Trial Mercedes Benz SK - auf Hafner Basis

Hallo Leute!

Hier stelle ich euch mein neues Projekt vor - ein Mercedes Benz SK 4x4 Trial Truck.

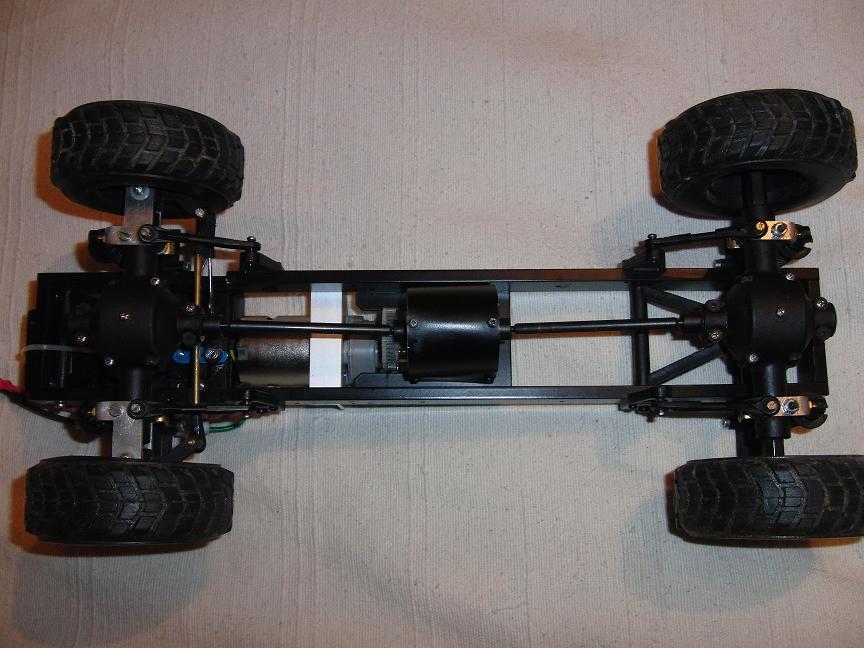

Das Chassis ist von Hafner, Achsen und Getriebe sind von Robbe.

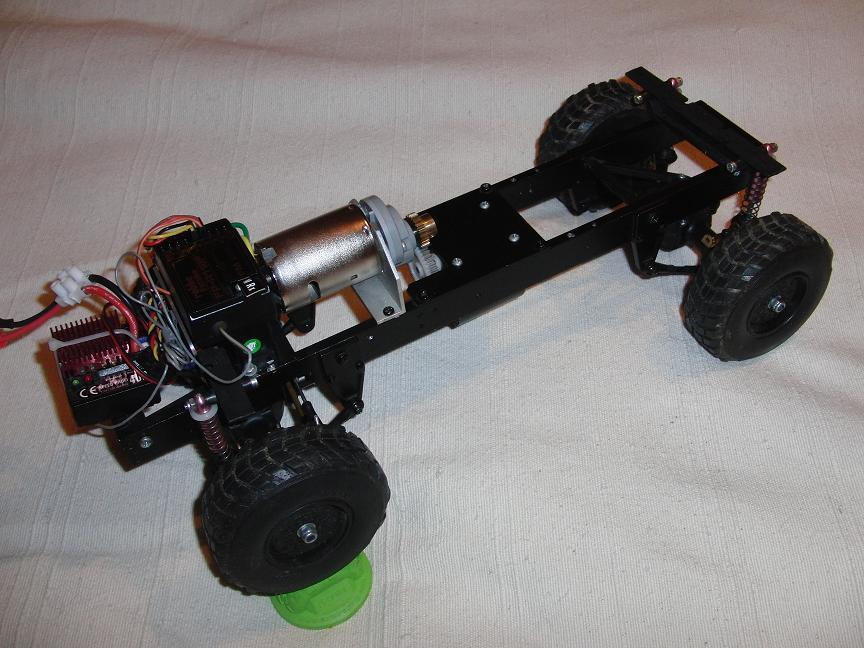

Momentan ist folgende Elektronik verbaut (wird noch geändert, sollte etwas nicht passen):
Servo: Hitec HS-5645MG
Regler: Graupner Speed-Profi 40R (bin gespannt ob er etwas taugt)
Motor: Standard 550
Akku(s): LRP 4600 mAh Stick-Packs

Folgende Elektronik wird noch verbaut:
-Fernlicht
-Bremslicht
-Blinker
-Warnblinker
-Rückfahrscheinwerfer
-Zusatzscheinwerfer am Dach
-Rundumleuchte am Dach
(alle Funktionen werde über die Fernsteuerung steuerbar sein)

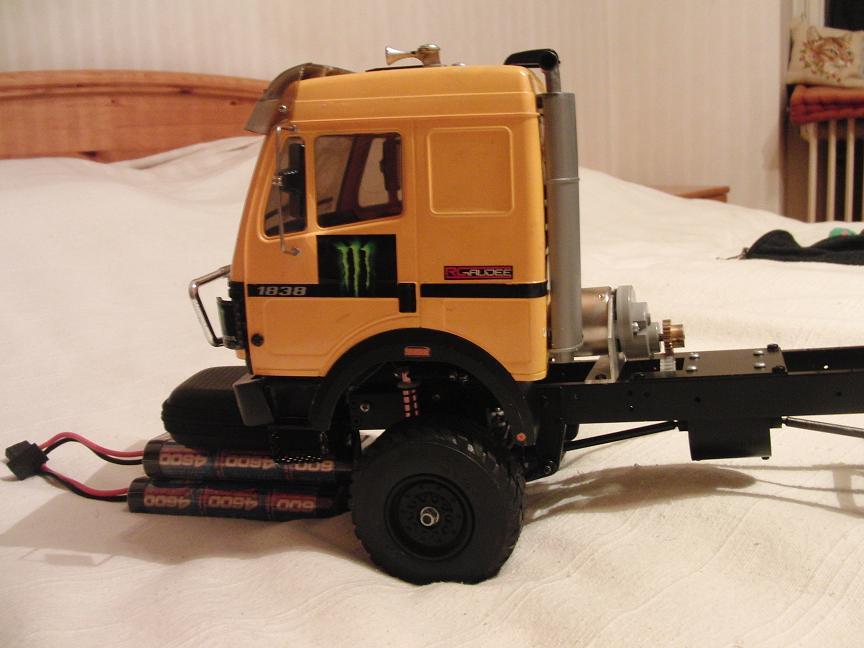

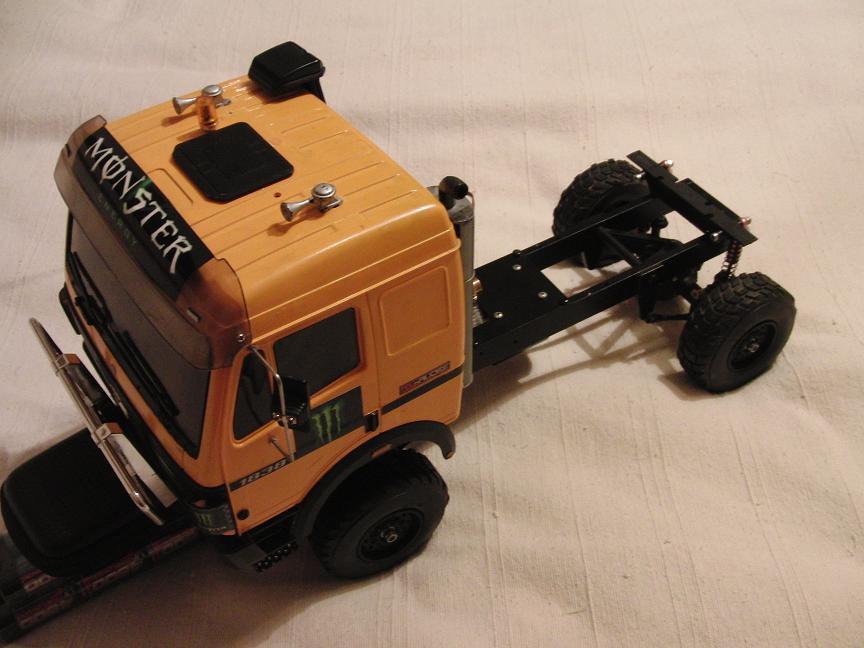

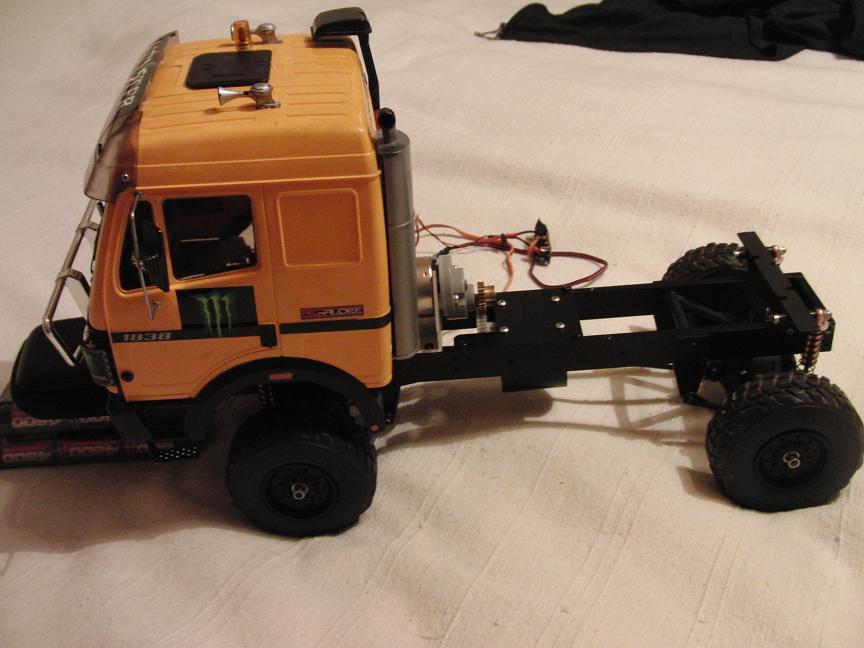

Nun zu den Fotos:












Hoffe das Projekt gefällt euch
Bald geht es weiter

lg Ghost 22

Gefällt mir sehr gut!!!!

Bin schon auf weitere Berichte über das Chassis gespannt!
Jetz hat das Warten endlich ein Ende gefunden Darfst dich bei der deutschen Post beschwern hahahaha

Lg Steakjunky

Steakjunky schrieb:Gefällt mir sehr gut!!!!

Bin schon auf weitere Berichte über das Chassis gespannt!
Jetz hat das Warten endlich ein Ende gefunden Darfst dich bei der deutschen Post beschwern hahahaha

Lg Steakjunky

Danke!

Ja, da wird es aufjedenfall eine Beschwerde geben!


Bald gehts weiter

lg Ghost 22

Hallo!

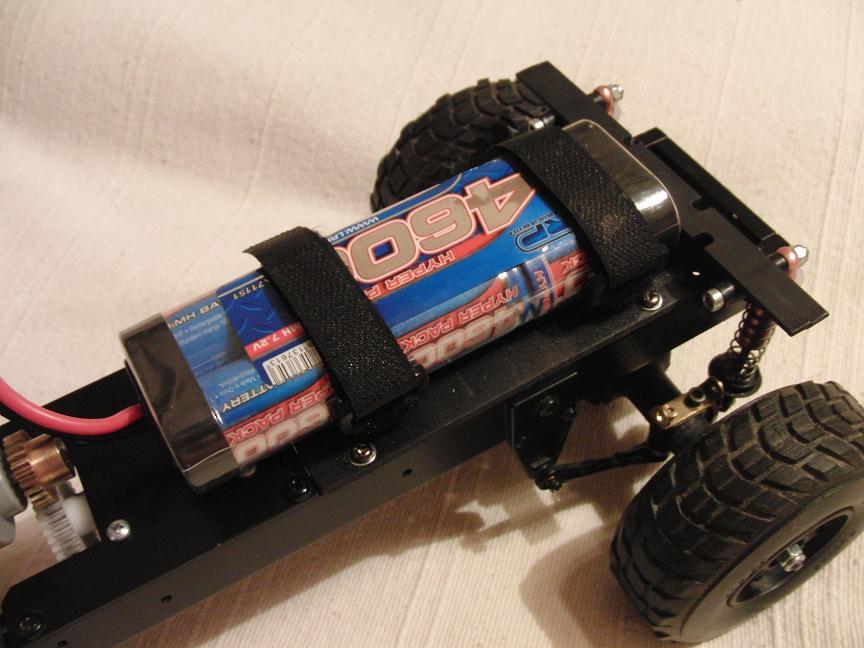

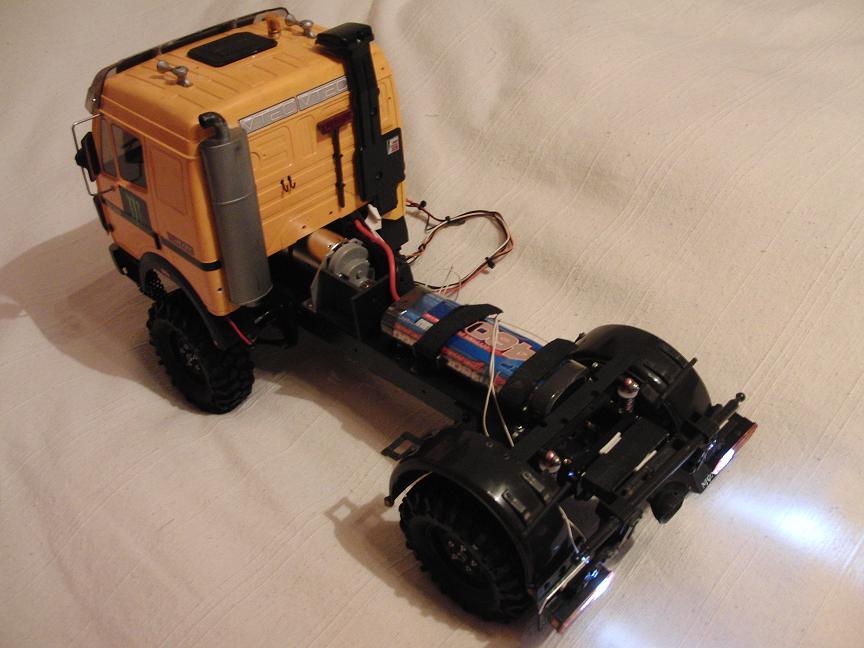

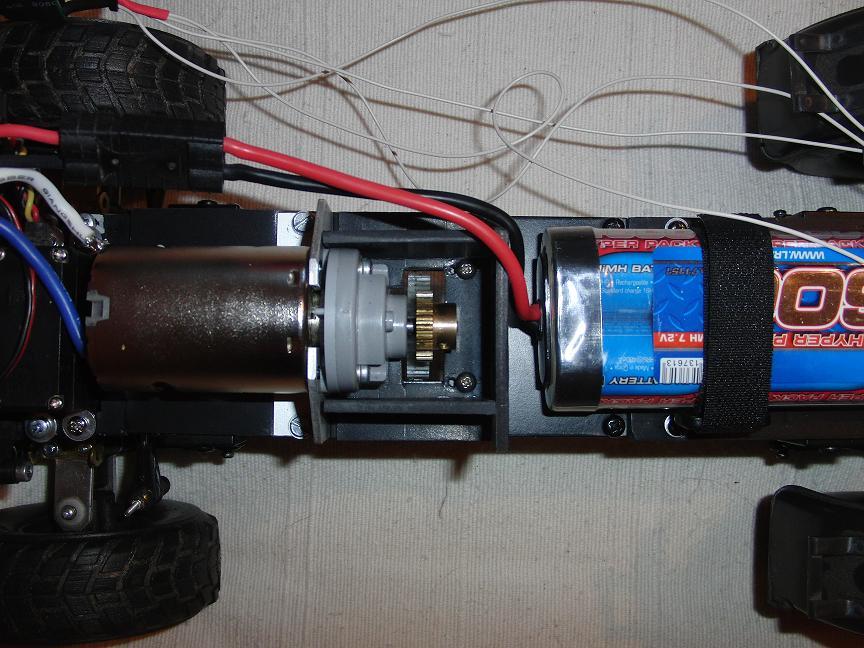

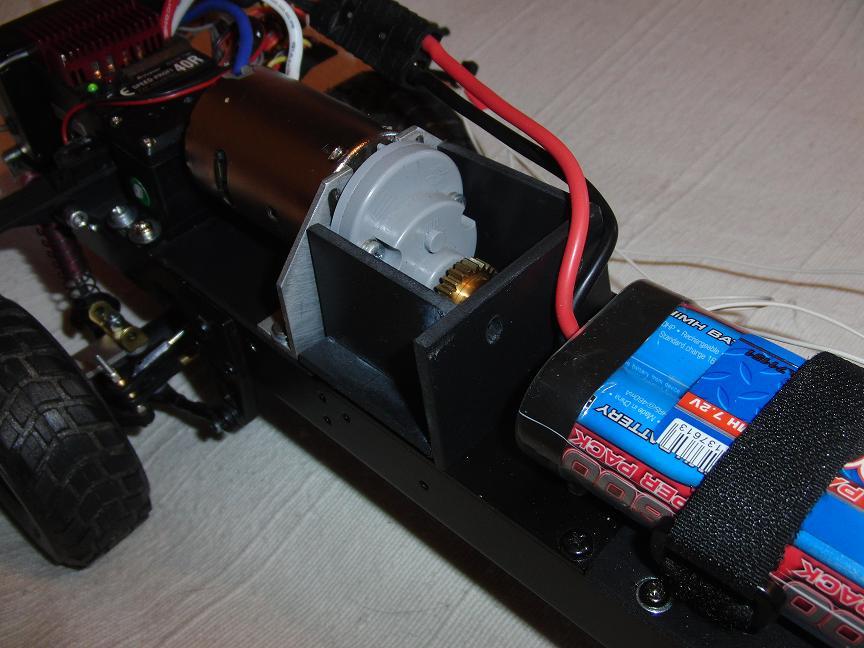

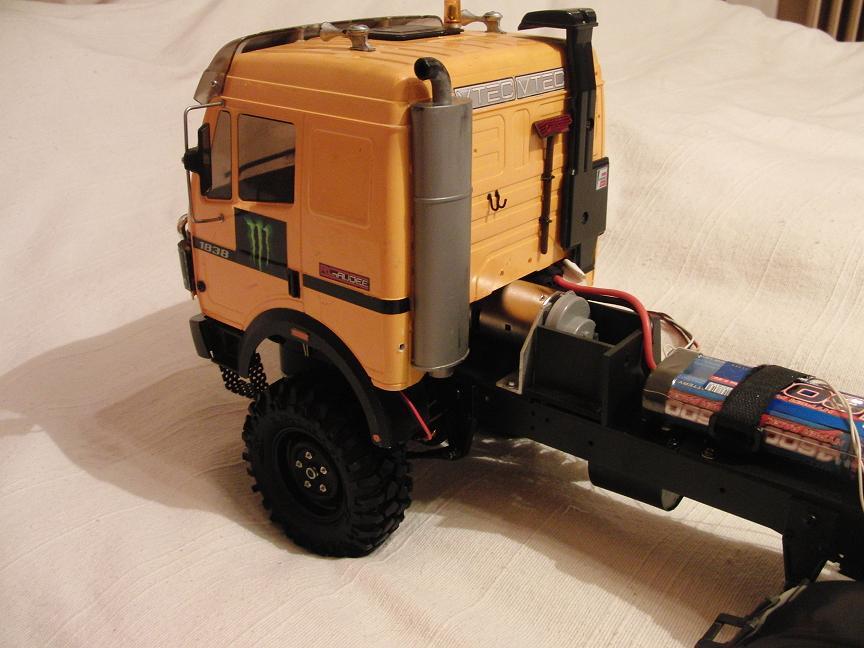

Gestern habe ich noch die Akkuhalterung gebaut und am Chassis montiert.





Außerdem habe ich noch aus weich-PVC einen Kabelschutz (gleichzeitig auch Staubschutz) um das Getriebe herum gebaut.

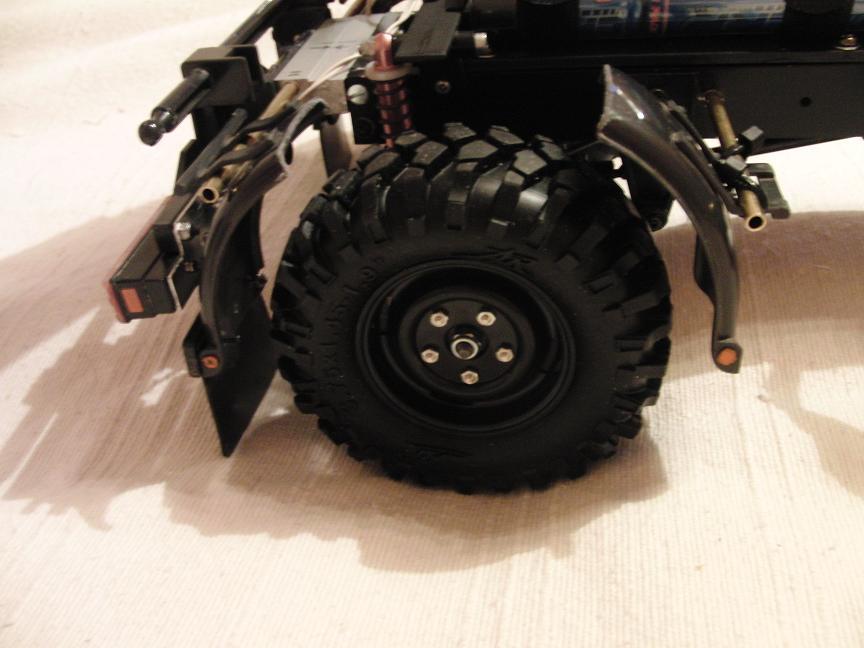

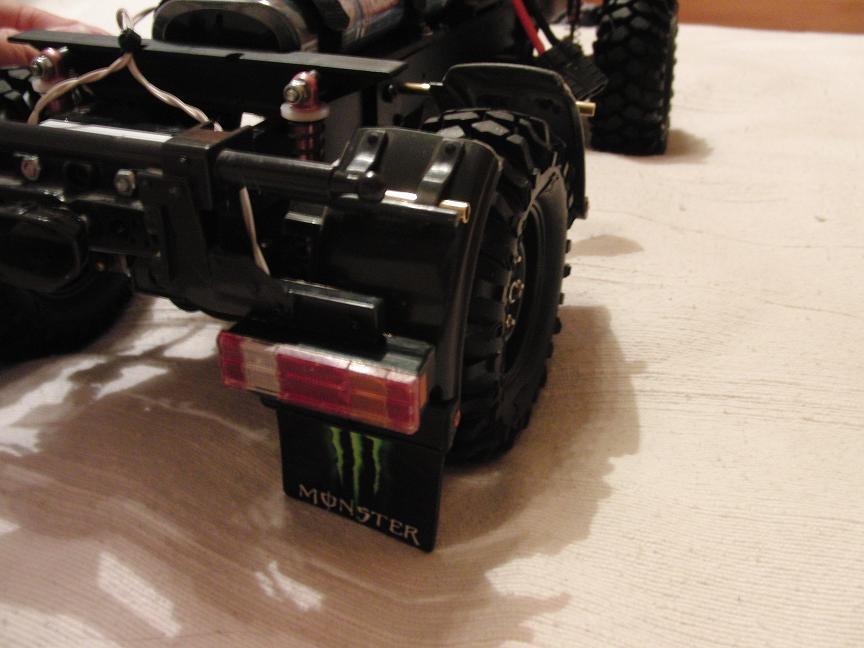

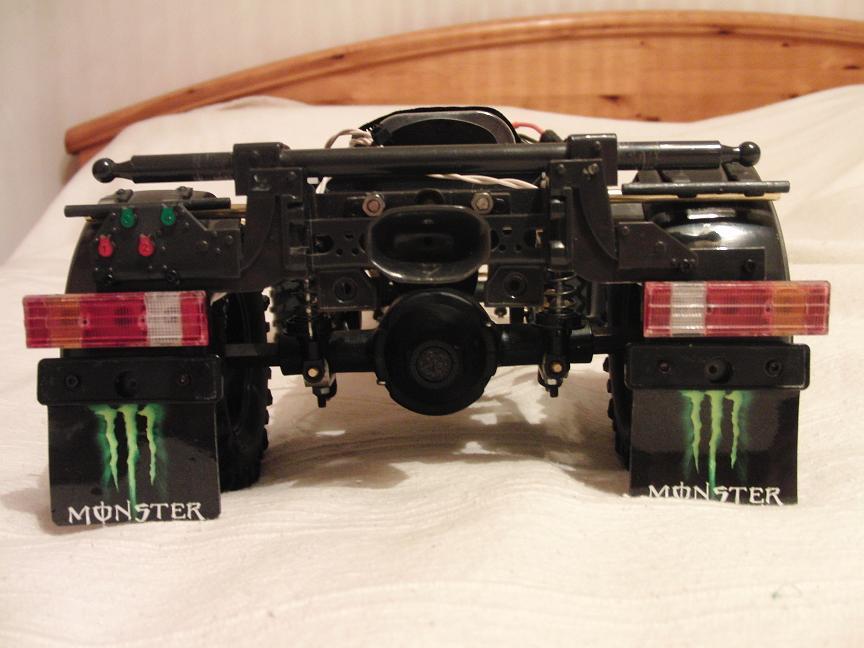

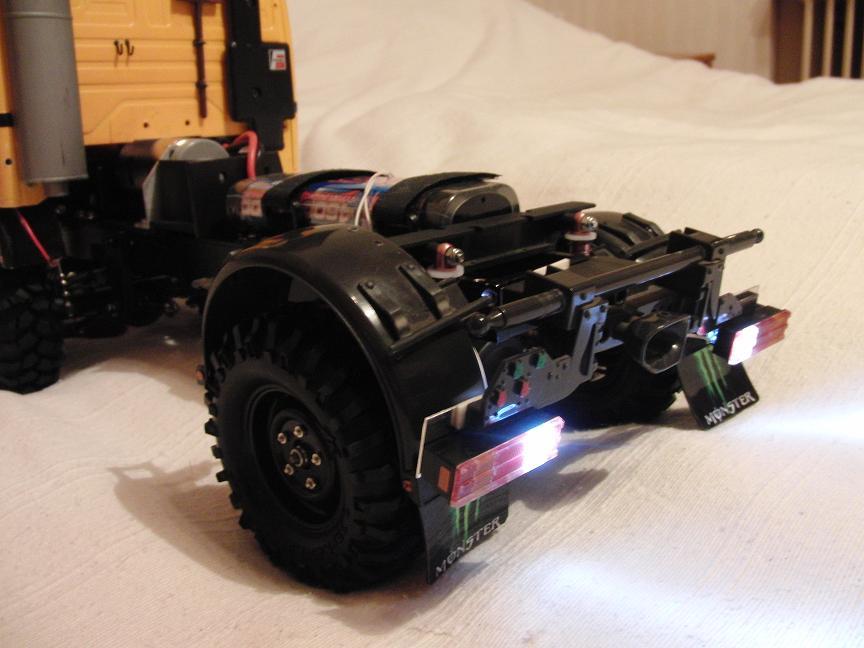

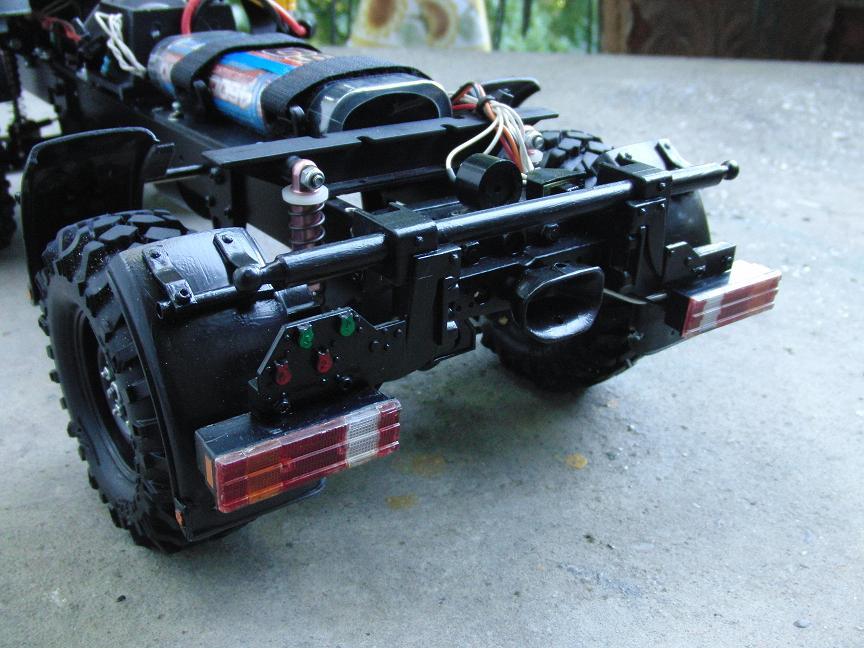

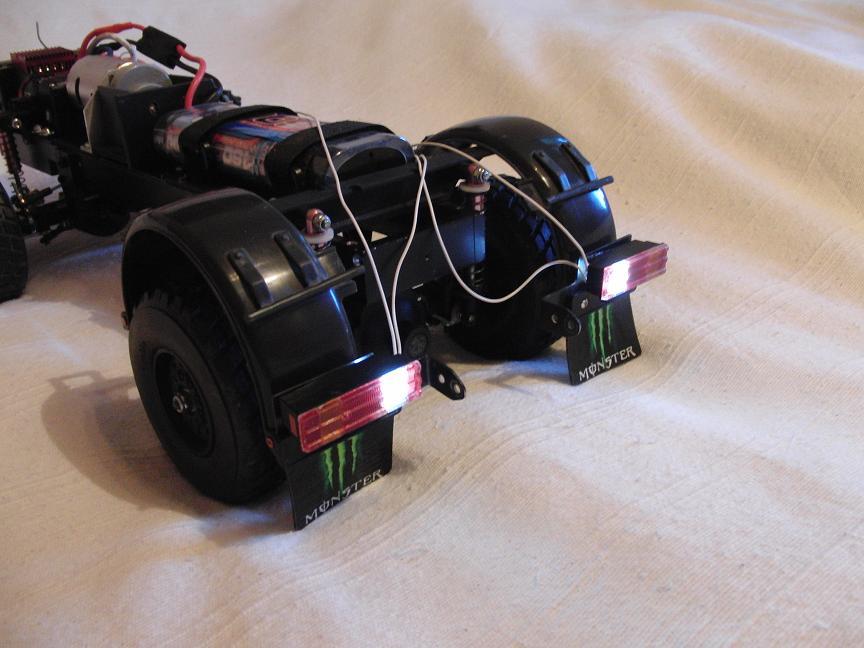

Heute habe ich die Schmutzfänger und die Rückleuchten an den Kontflügeln montiert (die Kotflügel liegen derzeit nur zum Test am Chassis).






Bald gehts weiter ...

lg Ghost 22

Der wird ja immer besser Bin echt scho gspannt wie er sein wird, wenn er fertig is! Saubere Arbeit!
Lg

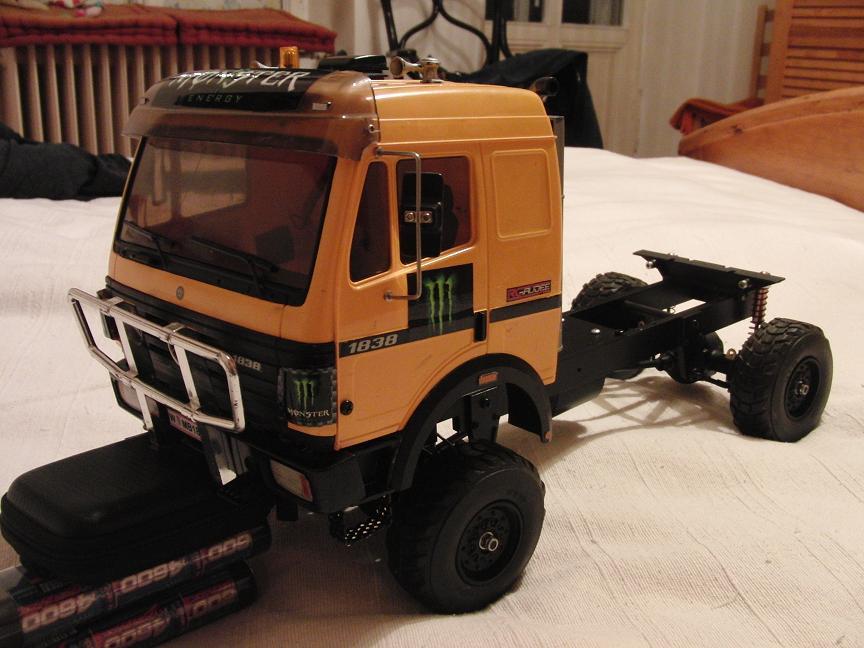

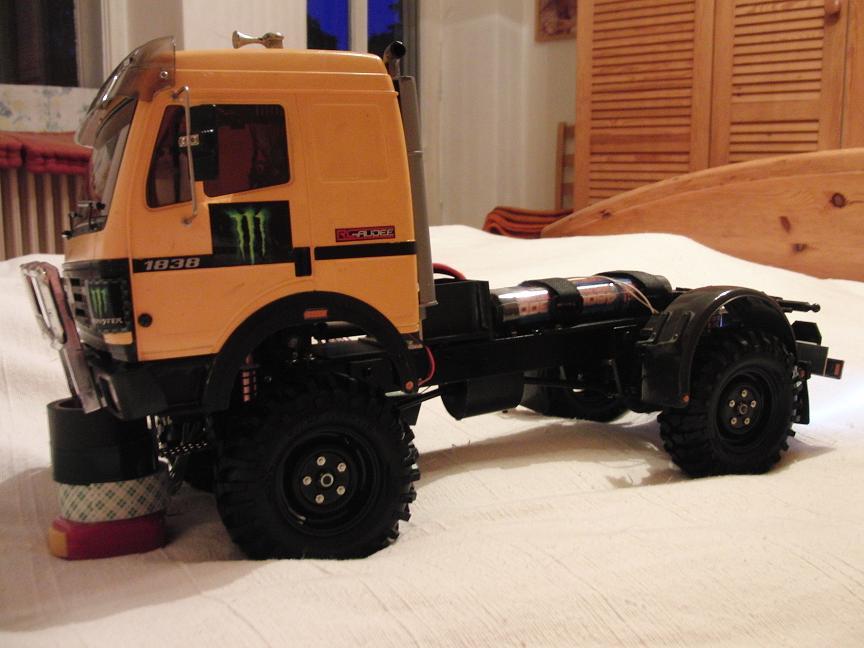

Heute sind die neuen Reifen (Ansmänner ) eingetroffen.
Ich finde sie passen perfekt von der Größe zum Truck.





Die hintere Stoßstange bzw. Kotflügel habe ich heute zum testen provisorisch mit Doppelklebeband zusammen gebaut.
Morgen werde ich dann die Halterungen für die Kotflügel bauen.

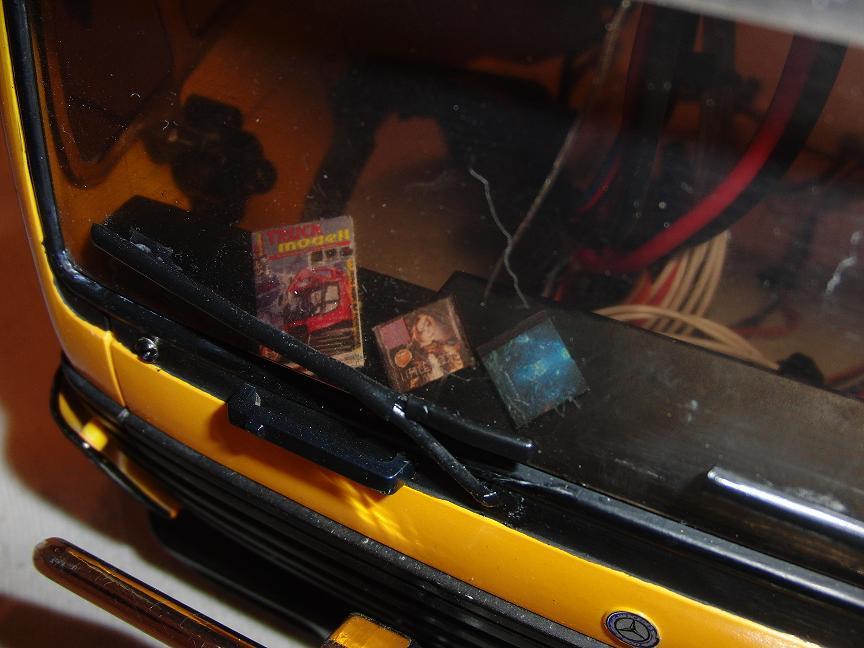

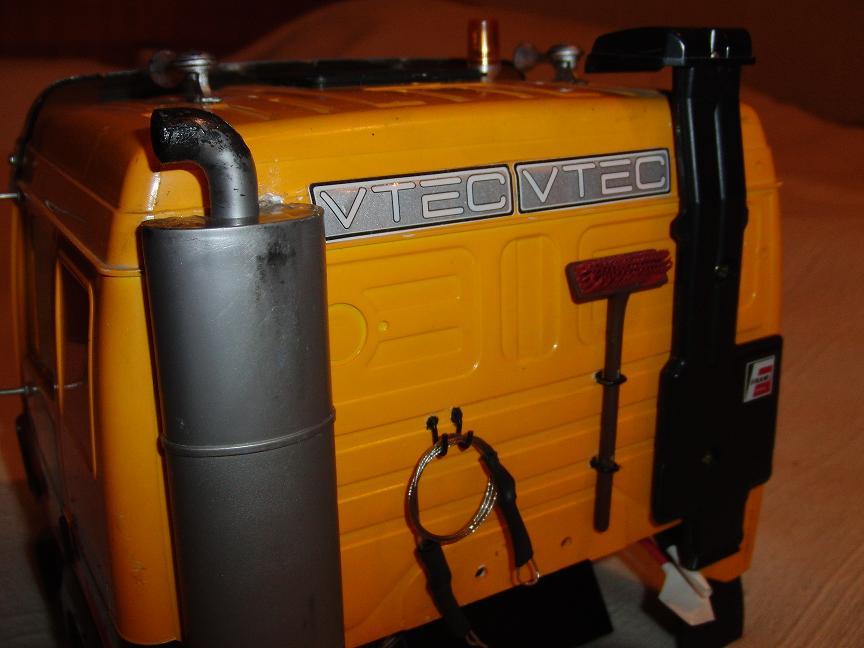

Hier noch ein paar Fotos vom Fahrerhaus

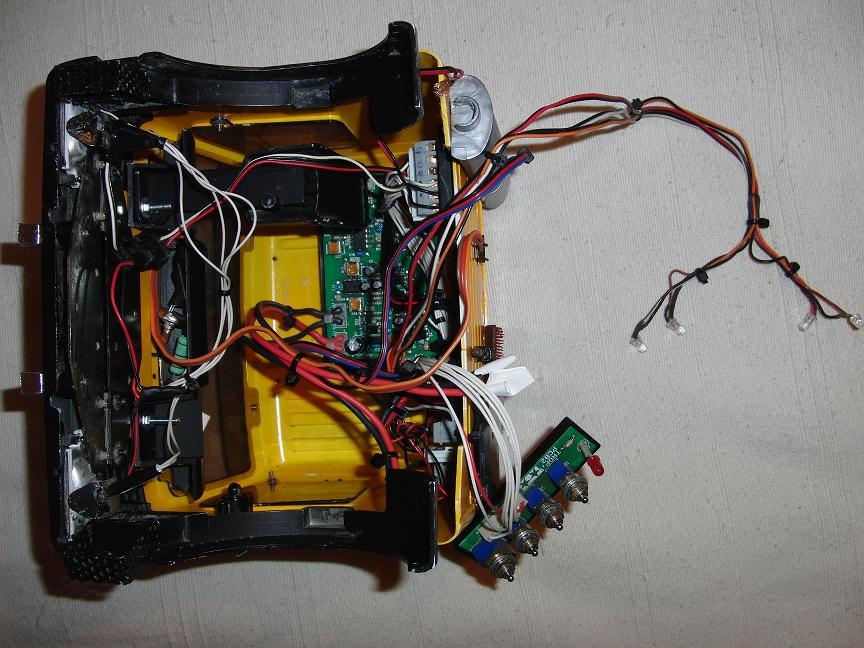

Hier ist noch ein Foto vom (fast) fertig verkabelten Fahrerhaus




lg Ghost 22

Die Reifen stehn dem MB echt super und wie ich sehe wird das wieder mal ein kleines Umspannwerk hahahaha Also, wann gehts da weiter?

lg

Hallo!

Heute bin ich endlich wieder einmal zum basteln gekommen (viel zu lernen im Moment ).

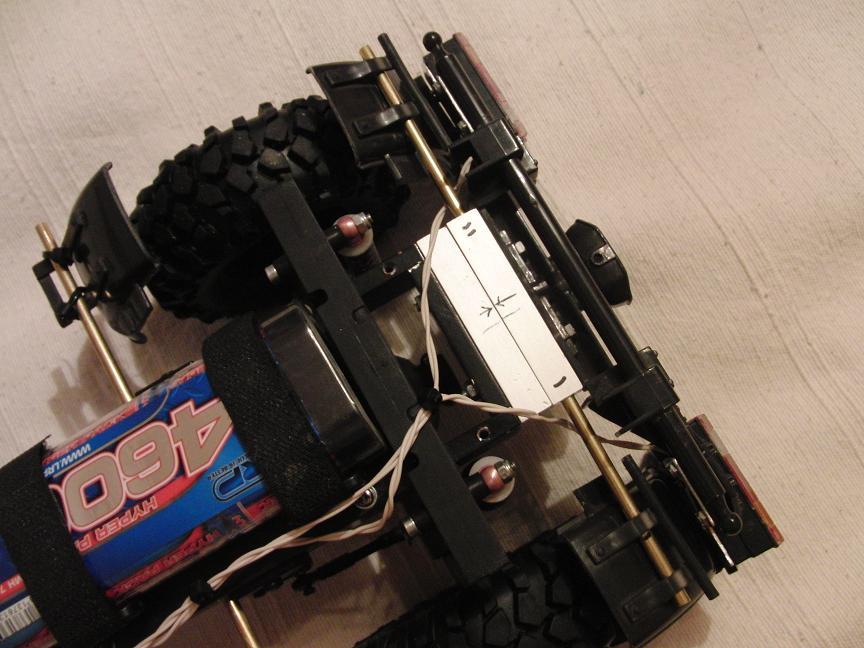

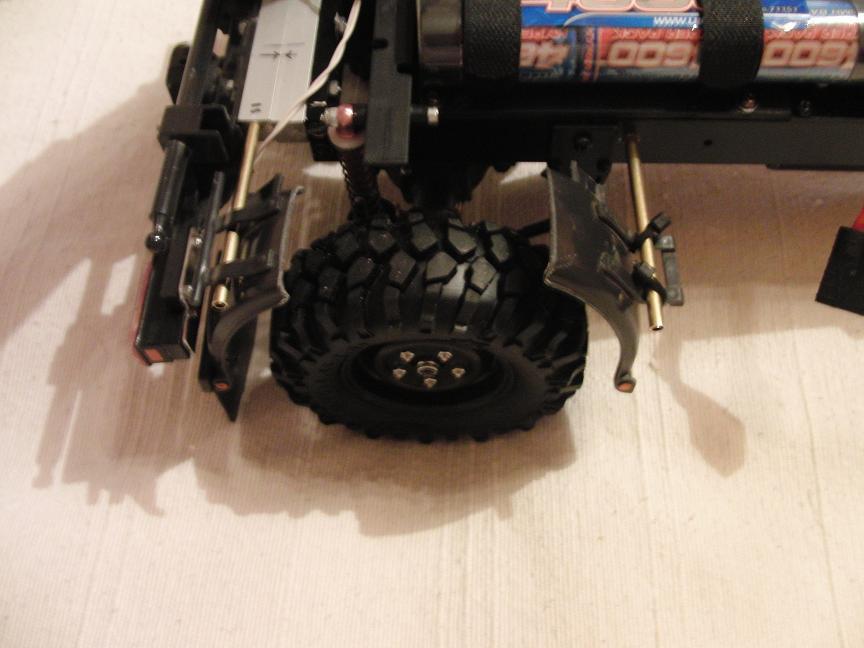

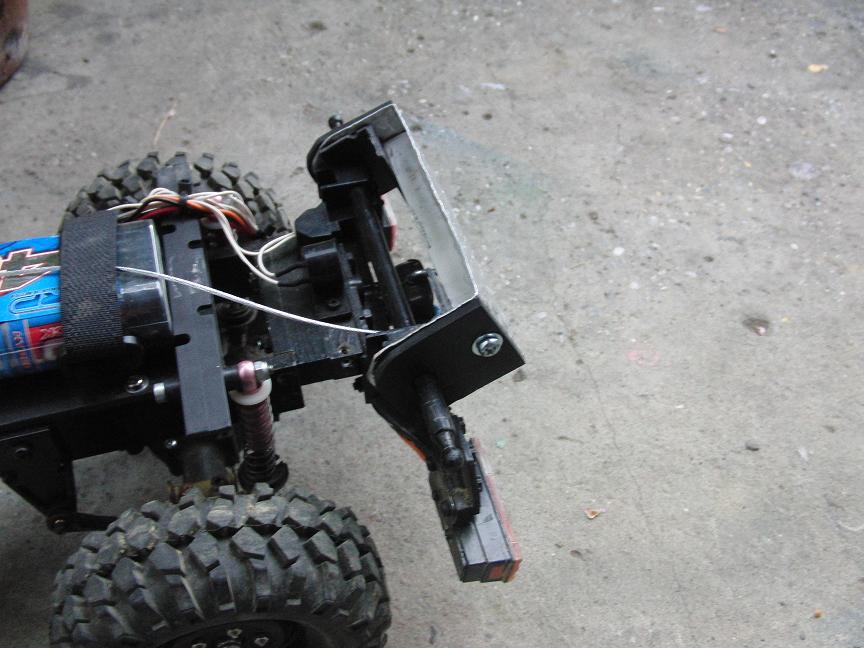

Die Kotflügelhalter wurden aus 4 mm Messing Rohren angefertigt.











Bald gehts weiter!

lg Ghost 22

Geht ja schon einiges voran bei deinem MB
Ich frag mich nur, ob das gscheit hällt mit den Kotflügeln, sind ja jetz nur auf den Rundstäben fixiert. Verdrehn sich die nicht?

Lg

Hallo,

nun wurde das Scharnier am Chassis montiert, so kann man nun das Fahrerhaus (später auch den Heckaufbau) nach vorne klappen.

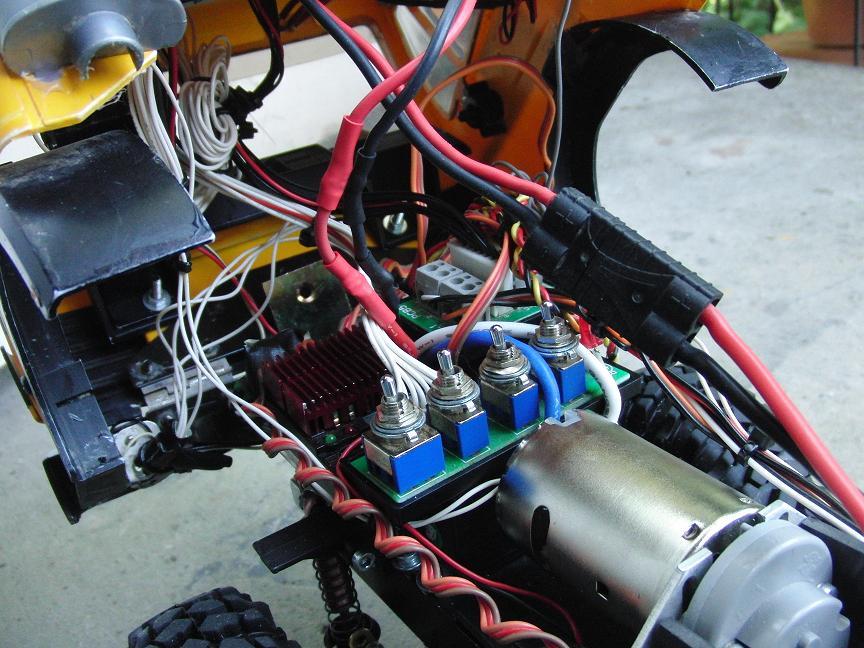

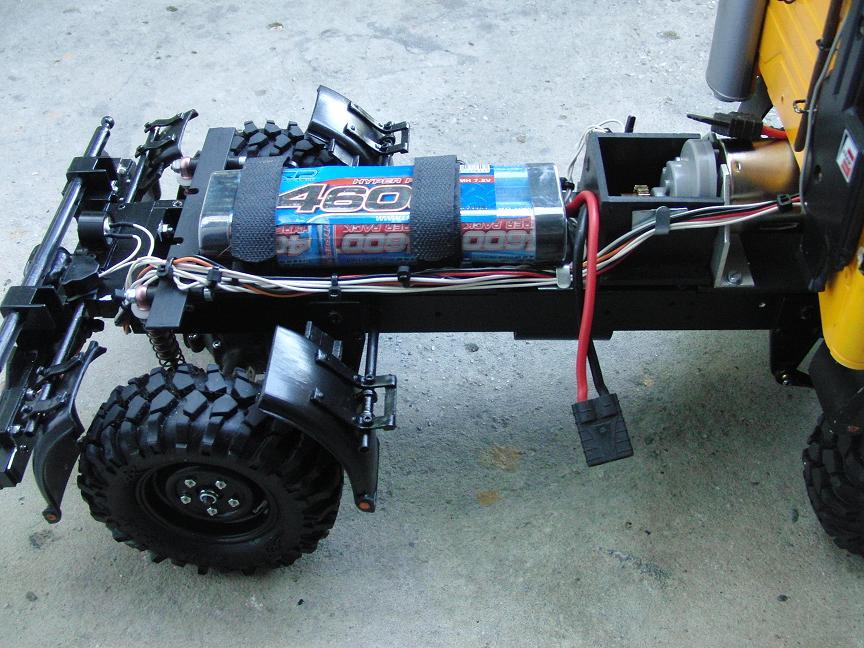

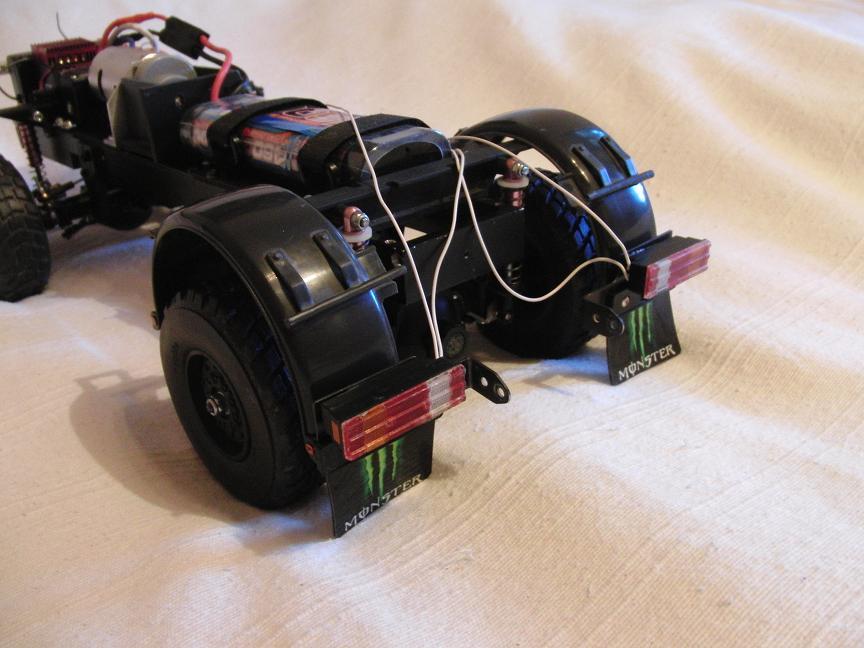

Dann habe ich die Rückleuchten und das Fahrerhaus fertig verkabelt. Ich habe alles so schön wie möglich verkabelt ... ich finde es schaut recht ordentlich aus

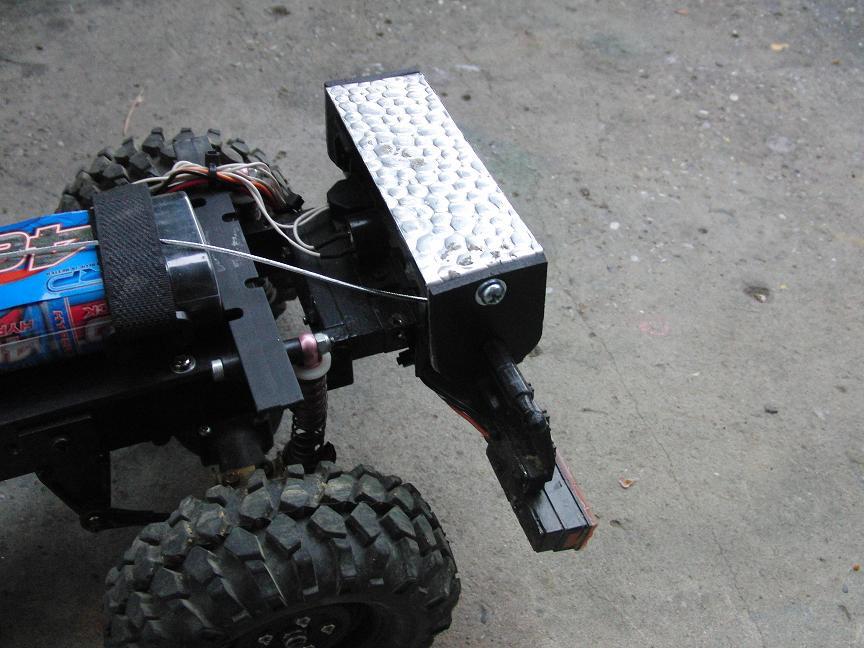

Als nächstes wird ein Rutschblech angefertigt. Das Rutschblecht wird dann auch noch die zwei Schrauben am Chassis vorne verdecken.














lg Ghost 22

Hallo!

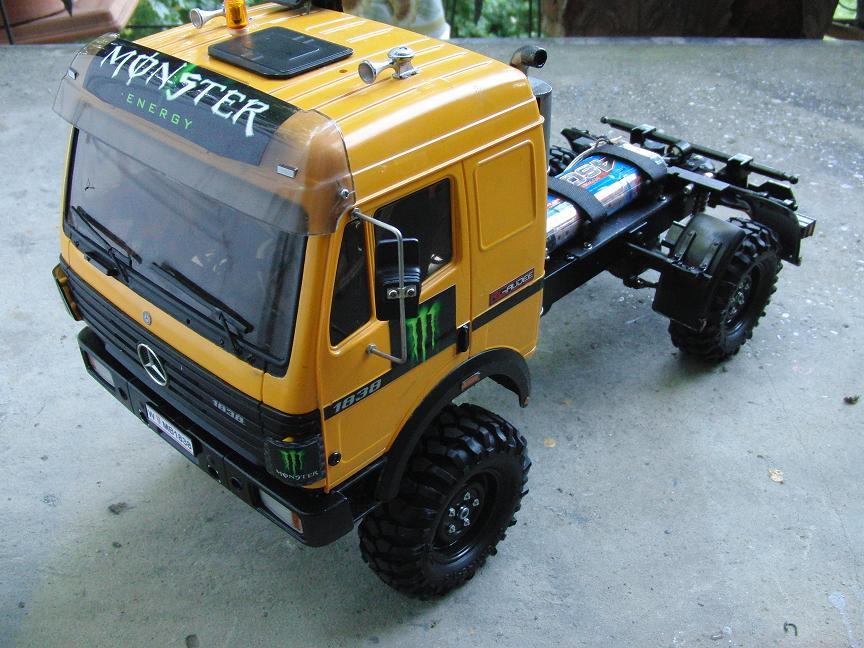

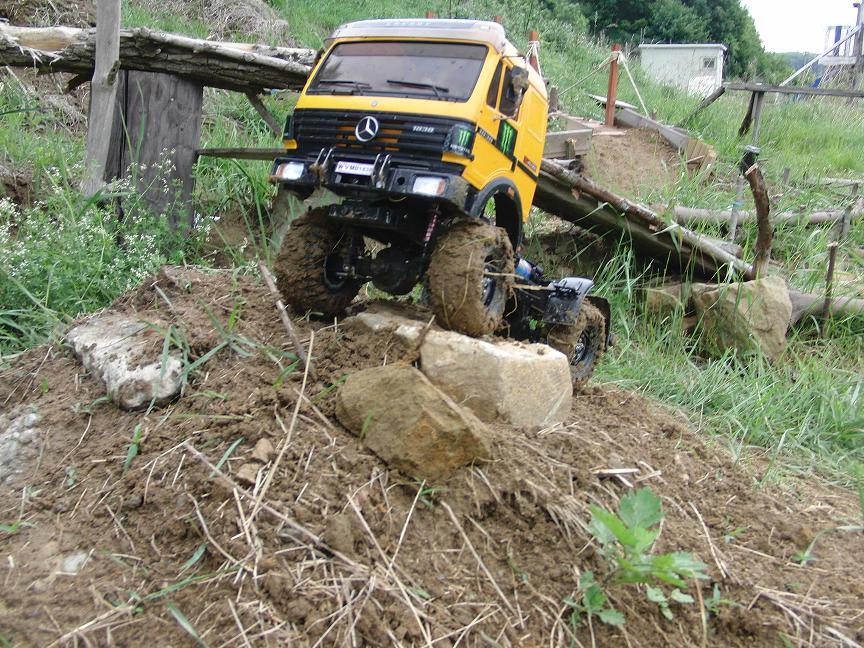

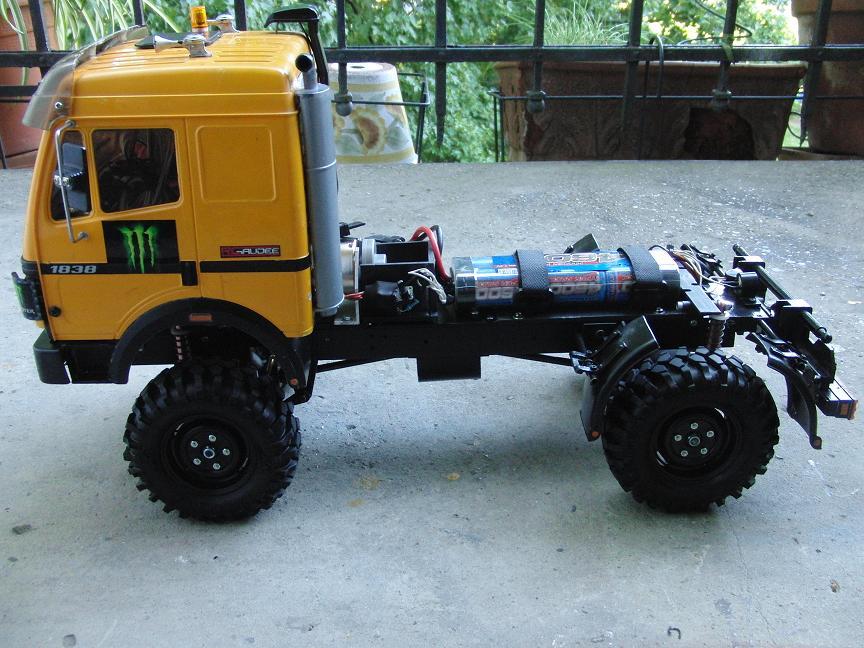

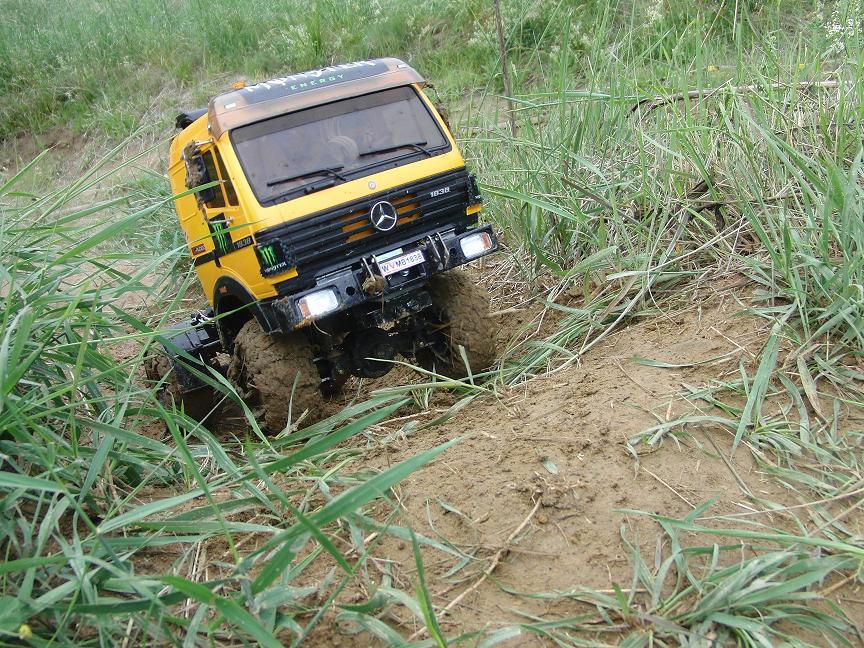

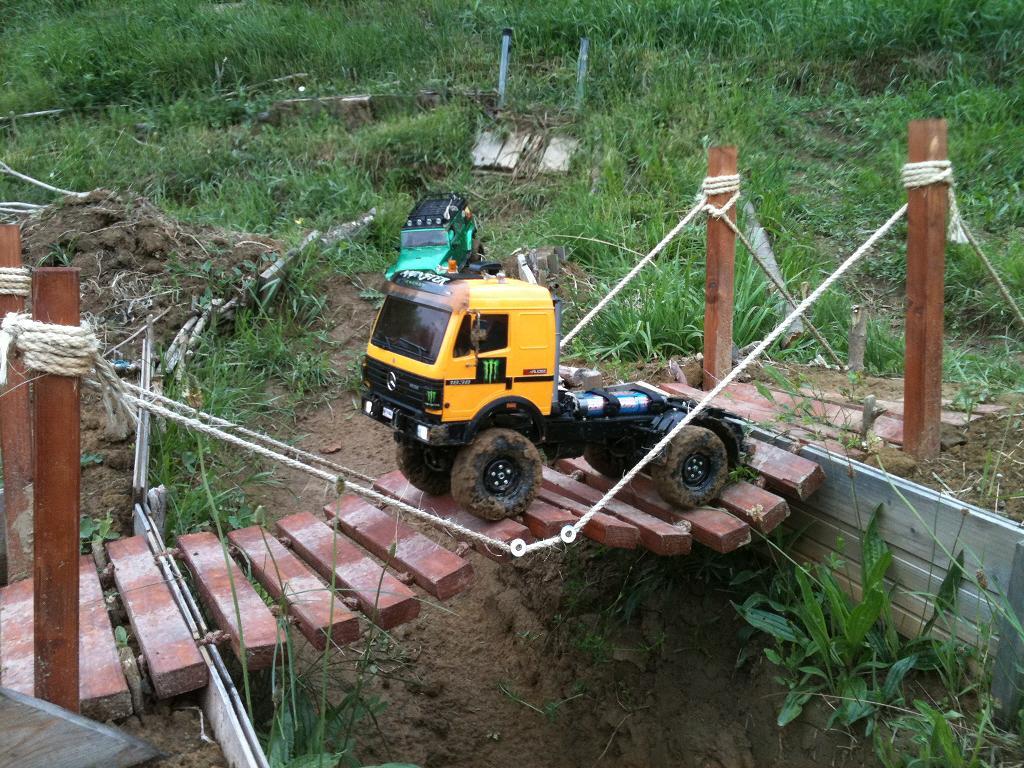

Heute habe ich die erste Testfahrt im Gelände gemacht. Ich bin echt sehr zufrieden mit den Fahreigenschaften von dem Truck.
Er ist noch etwas frontlastig ohne Heckaufbau, aber das wird sich am Wochenende sicher ändern

Hier noch ein paar Fotos:










lg Ghost 22

Und weiter ging es mit dem Bau ...

Hier sieht man das Scharnier für den Heckaufbau.

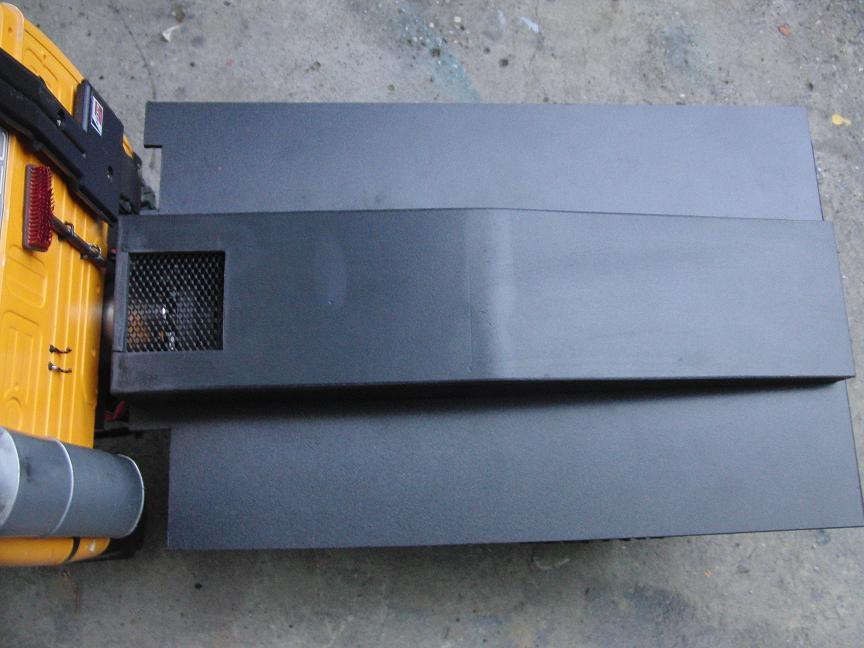

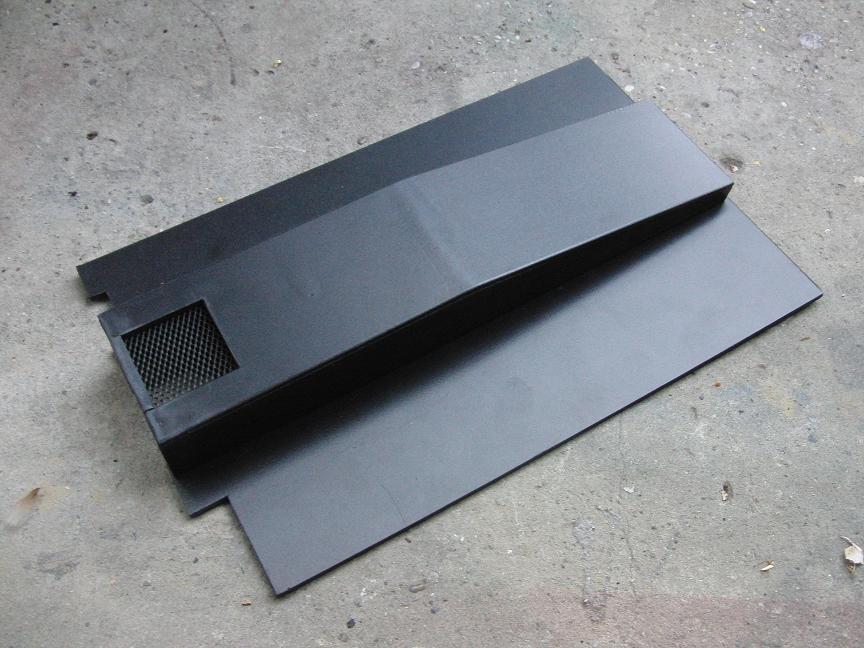

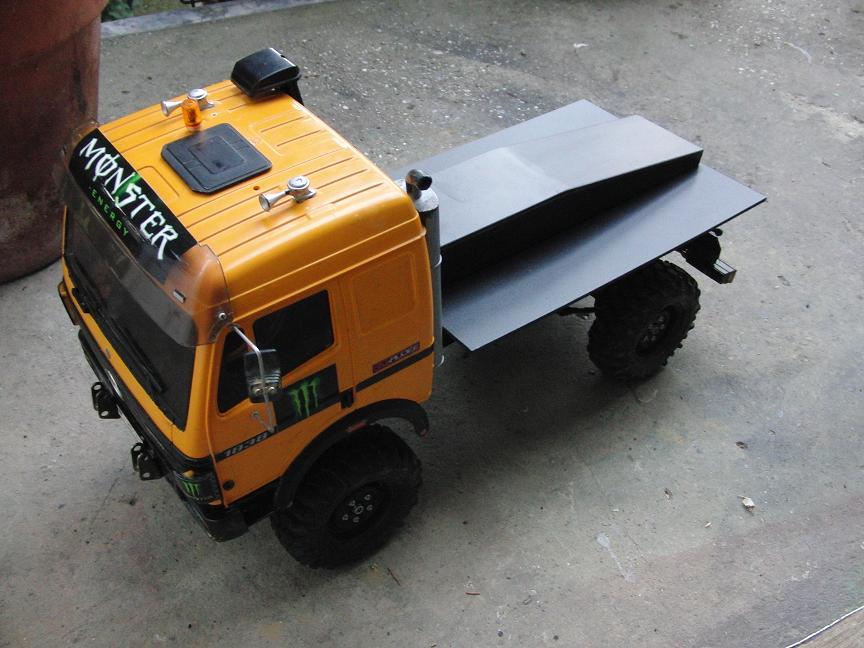

Der Heckaufbau wurde aus 3 mm weich-PVC gebaut.











Als nächstes wird der Überrollbügel aus 6 mm Messing Rohren gebogen und verlötet.
Dann wird alles zusammen geschraubt und dann fehlen nur noch die Details.

Bald gehts weiter!

lg Ghost 22

Hallo!

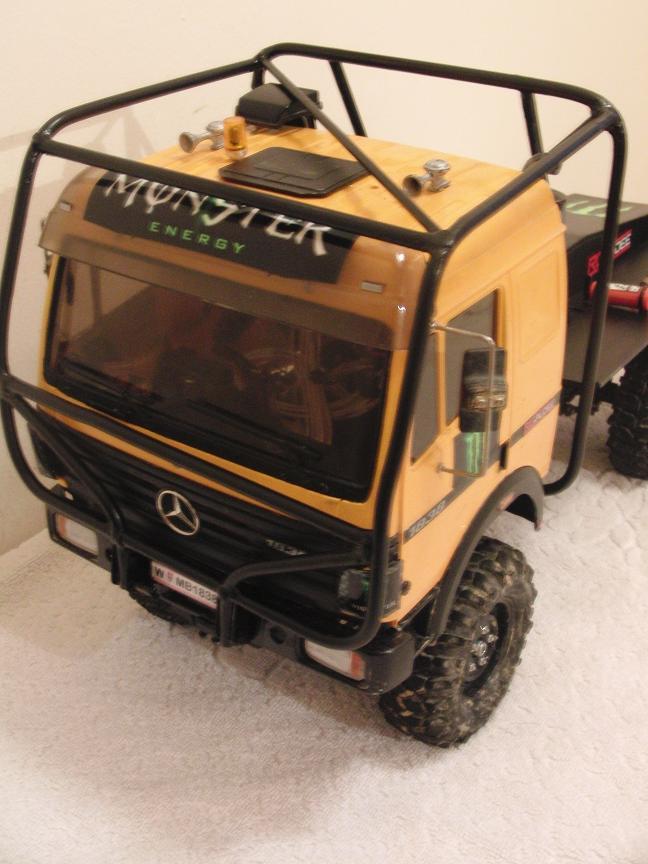

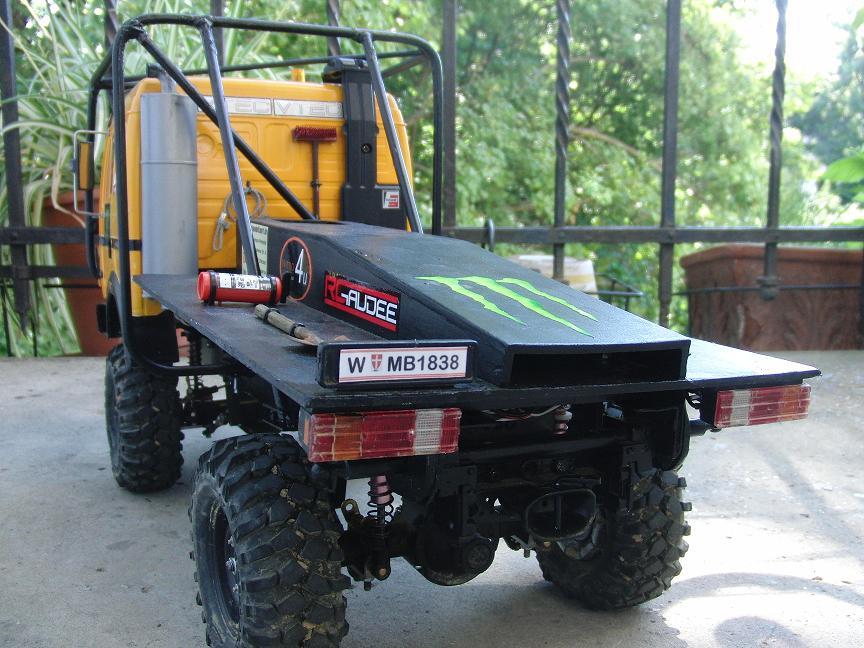

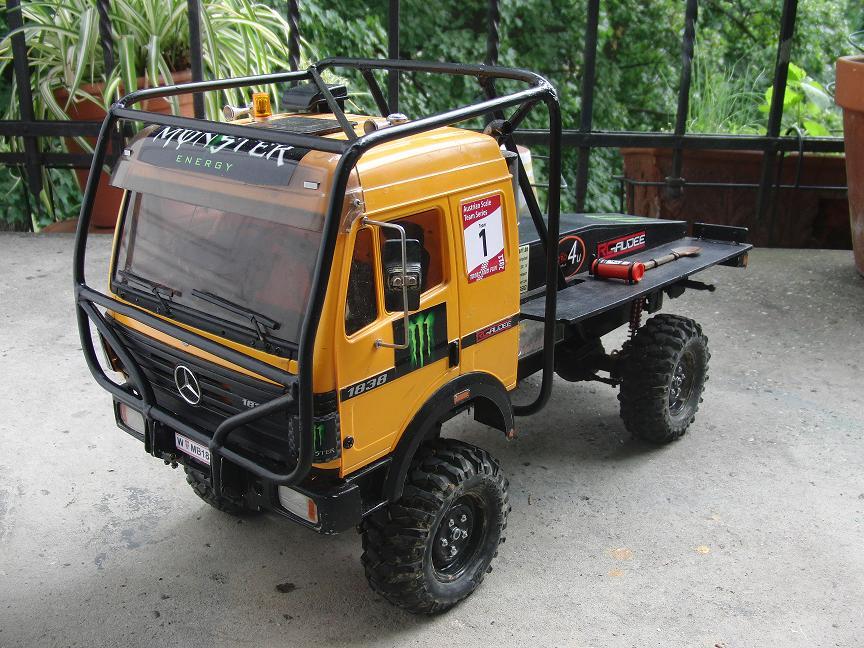

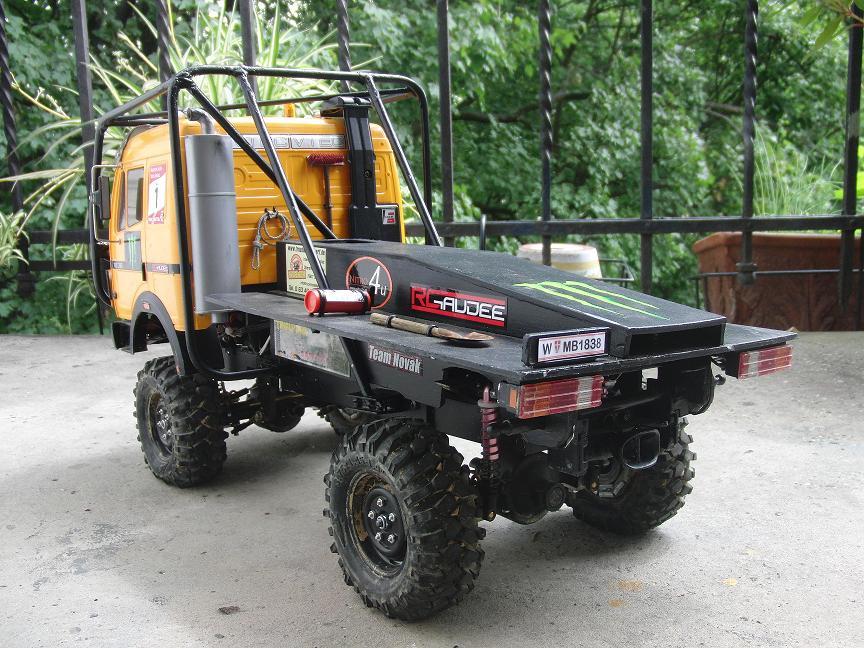

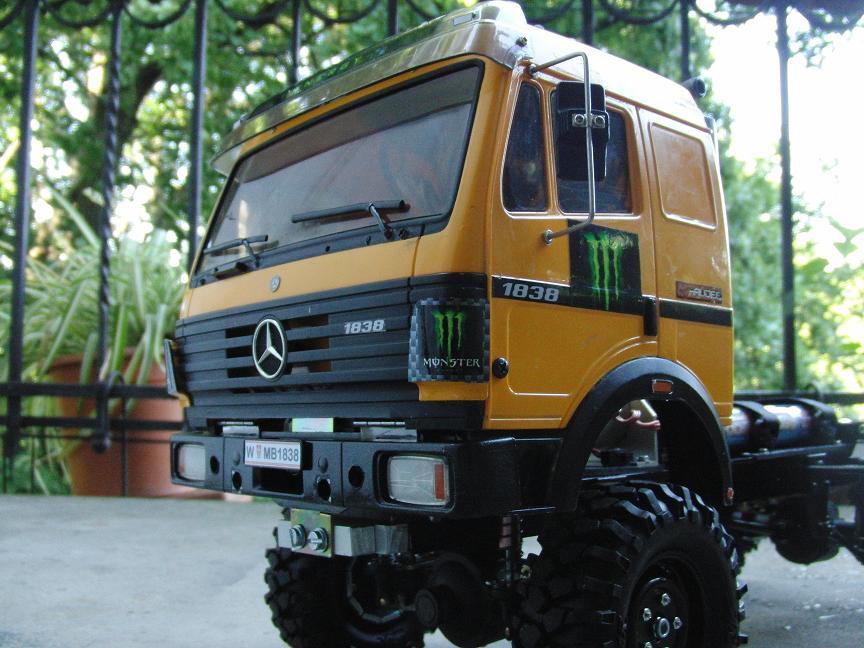

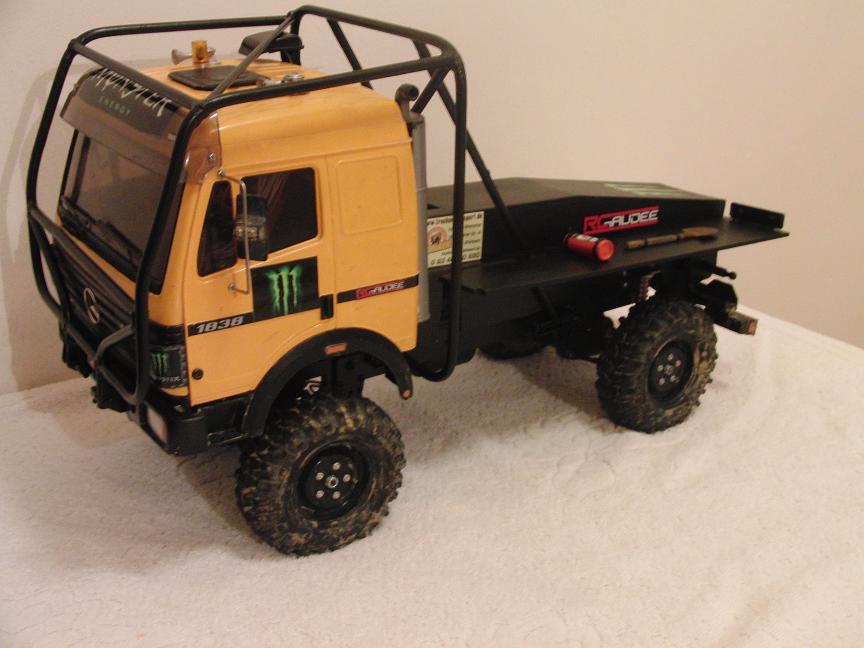

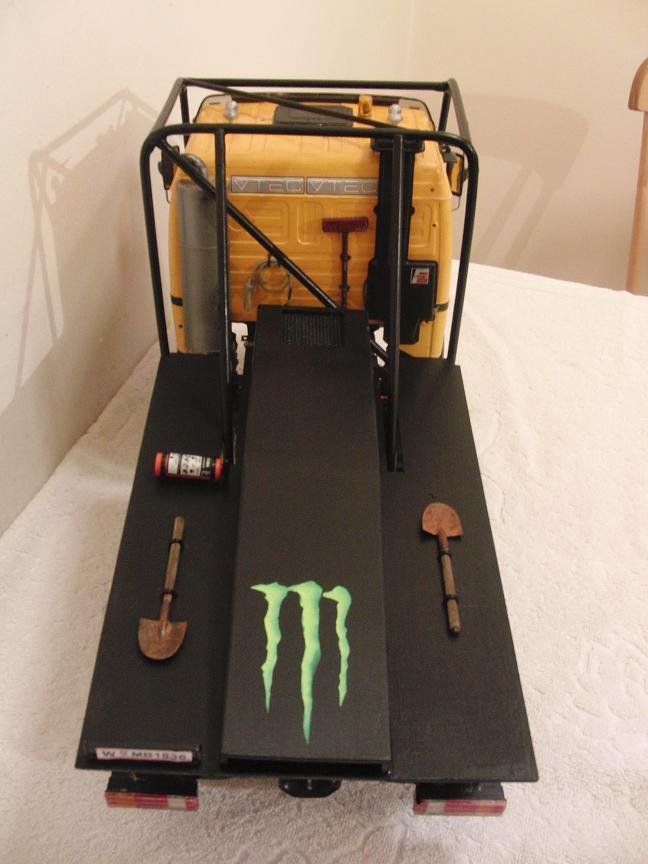

Heute ist mein MB SK fertig geworden

Aber seht selbst ...











Morgen gibts noch bessere Fotos bei Tageslicht!!!


lg Ghost 22

Kommt extrem GEIL Bin schon gspannt den in echt zu sehn. Hast wieder mal sauberste Arbeit geleistet

Lg

Steakjunky schrieb:Kommt extrem GEIL Bin schon gspannt den in echt zu sehn. Hast wieder mal sauberste Arbeit geleistet

Lg

DANKE schön!!!

Darfst ihn natürlich auch mal testfahren, wennst lieb fragst

see you on the trails ...
Ghost 22

Hallo!

Es gibt wieder ein kleines Update beim SK ...

-Rückleuchten wurden nach oben gesetzt
-Tank wurde abgebaut - ich meine natürlich nach innen verlegt
-Kardans wurden mit richtigen Stiften modifiziert (da mir letztens so ein Stift (eigentlich Hülse) gebrochen ist)
-Getriebe aus Stahl wurde bestellt - sollte bald eintreffen, dann gehts weiter mit dem Testen







lg Ghost 22

Hi,

vor ein paar Tagen habe ich mich nach Moooonaten wieder aufgerafft um einen meiner Trial-Trucks wieder fahrbereit zu machen.
Also habe ich mir den MB SK zur Hand genommen und ihn mehr oder weniger komplett neu aufgebaut und auch etwas verbessert (Optisch als auch Fahrwerktechnisch).

Zuerst habe ich das Fahrerhaus und das Chassis mehr oder weniger zerlegt. Nachdem das Fahrerhaus schon ziehmlich abgenützt ausgeschaut hat, habe ich es kurzer Hand neu lackiert.
Außerdem fand ich das Gelb schon etwas fad, also musste eine etwas auffälligere Farbe her – orange

Am Chassis habe ich ebenfalls ein paar Änderungen vorgenommen:
~ Dämpferaufhängung etwas verstärkt
~ Reibungsdämpfer mit einem dicken Fett gefüllt
~ kleine Federvorspanner montiert

Weiters habe ich auch wieder eine kleine Lichtanlage installiert:

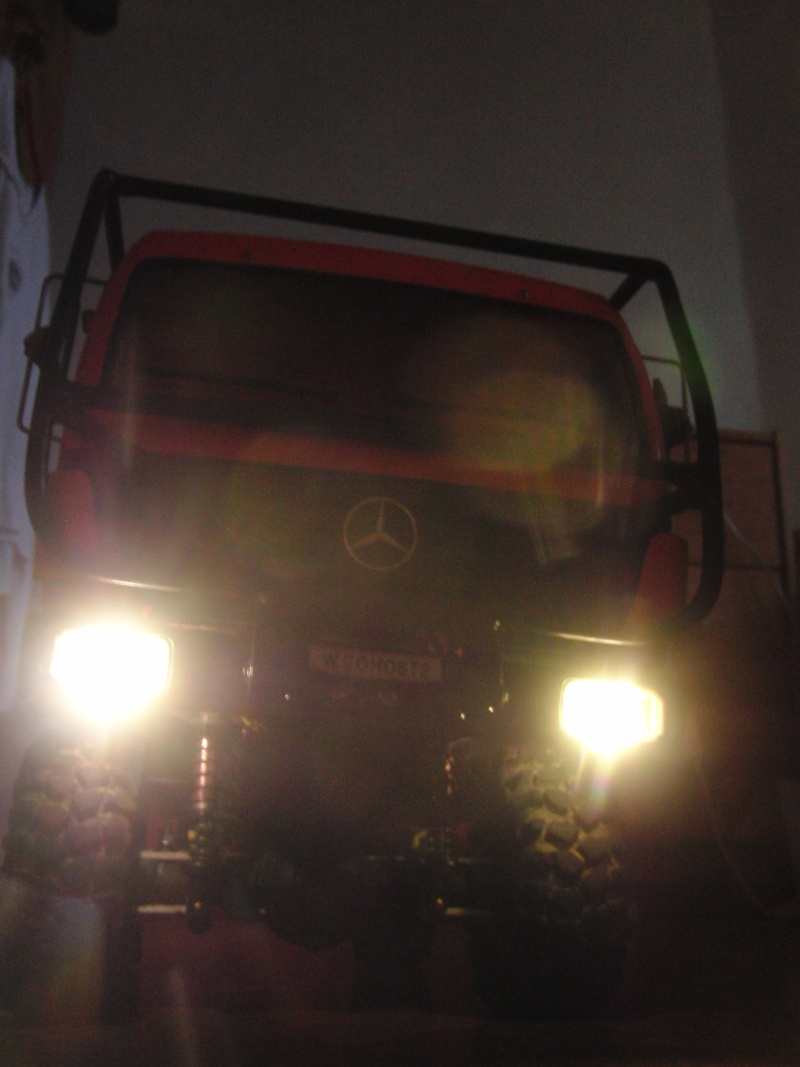

~ weiße Scheinwerfer an der Front
~ rote Rückleuchten am Heck
~ zwei gelbe Rundumleuchten am Dach montiert (noch nicht funktionstüchtig, kommt aber demnächst)

Der Überrollbügel wurde auch teilweise frisch gelötet und natürlich komplett neu lackiert.
Die paar Löcher die auf der Rückseite vom Fahrerhaus sind, werden demnächst noch zu gemacht (Folie drüber geklebt).
Ein paar Werbeaufkleber werden vermutlich auch noch kommen, wird aber eher dezent gehalten
Nummerntafeln werde ich auch noch gestalten.

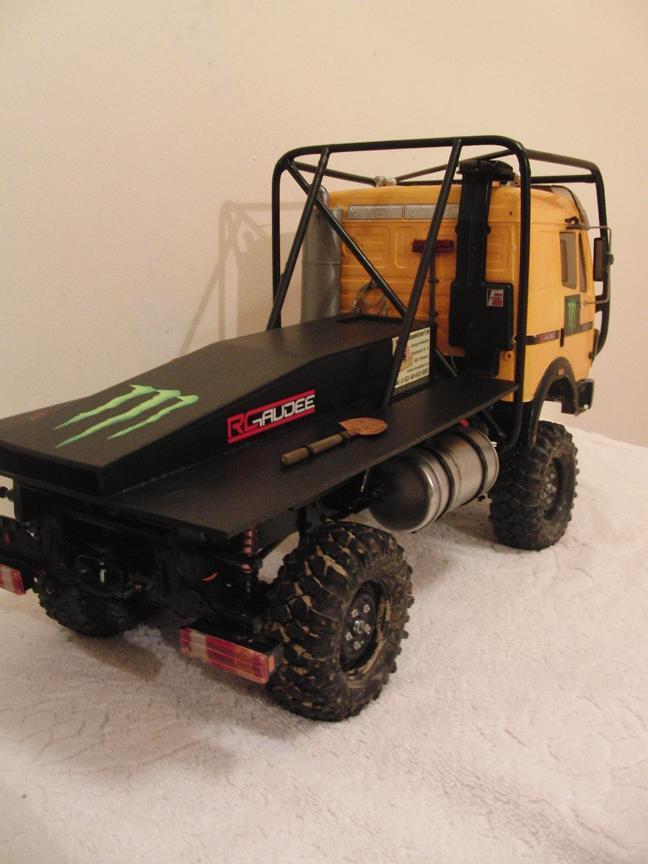

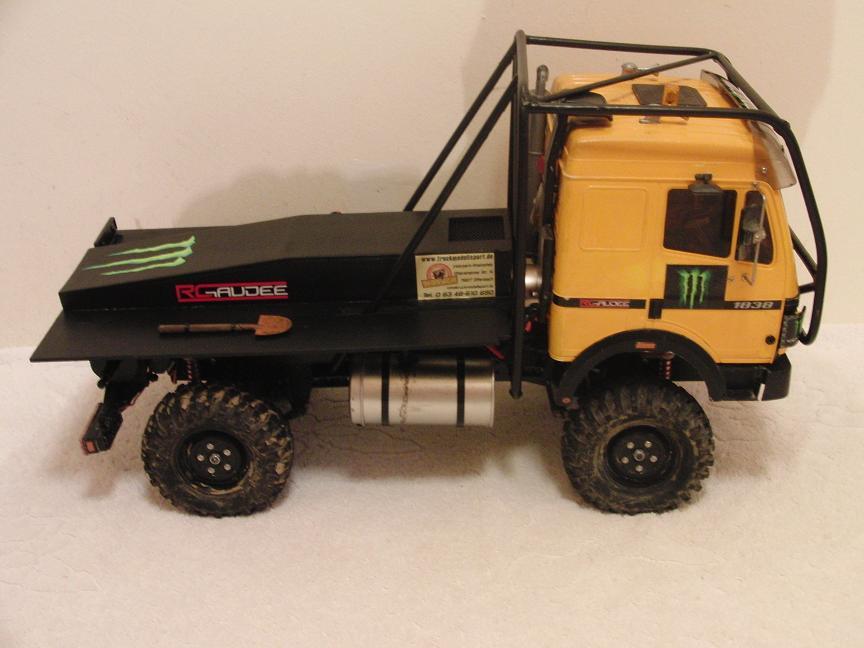

Nun lass ich einfach mal die Fotos für sich sprechen …














Freu mich über euer feedback!!!

lg Ghost 22

PS.: aktuelles Kampfgewicht: 4,20 kg

Hi,

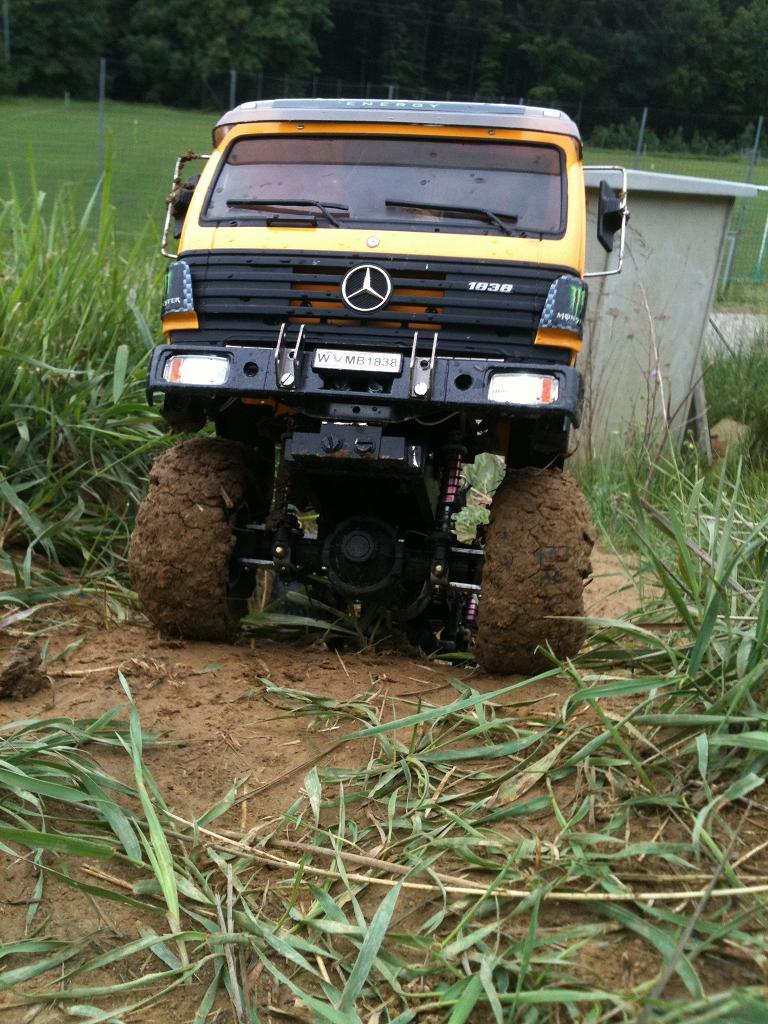

hier sind ein paar Fotos vom SK, auf dem Gelände der MB20, auf der Wunderwelt Modellbau in St. Pölten.

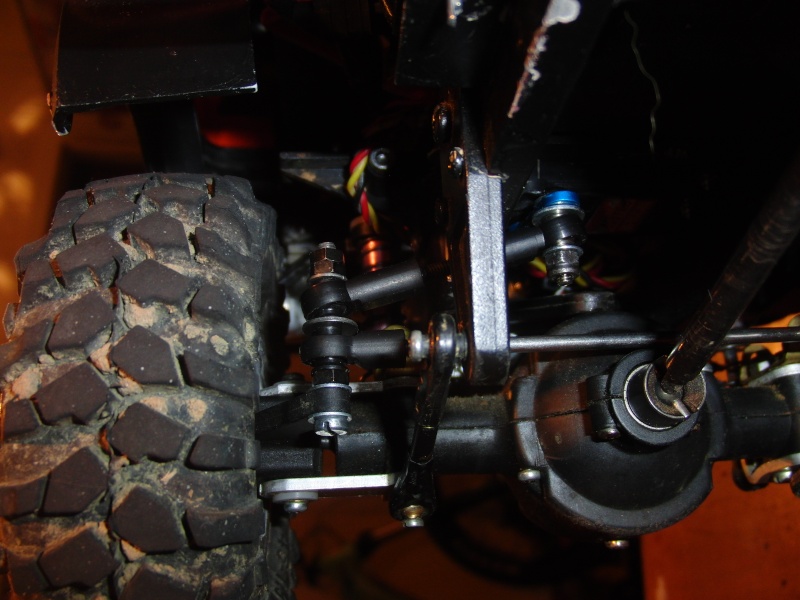

Nach dem mir gestern nach einiger Zeit das Lenkgestänge gebrochen ist, habe ich gleich die komplette Anlenkung neu gebaut – aus viel stärkerem Material.
Die Kugelpfannen und Kugeln sind von Axial bzw. Tamiya.







Desweiteren hat der MB SK auch noch Nummerntafeln bekommen



Außerdem habe ich die Kabel von den Lichtern noch mit einem Gewebeschlauch versehen.
Erstens sieht es so besser aus und zweitens sind die Kabel auch besser geschützt.



Auf der Wunderwelt Modellbau habe ich auch noch warm-weiße-LEDs gekauft. Diese LEDs kommen normalen Scheinwerfern am ähnlichsten.
Vorher hatte ich weiße Xenon-LEDs verbaut, die passen aber nicht wirklich zu einem Trial Truck






Cheers,
Ghost 22

Hi,

gestern kam wieder mal ein Päckchen, folgendes war drinnen:




Kommen wir nun mal zu den Alu-Öldruckstoßdämpfern von Tamiya.
Die Dämpfer sind eigentlich für die Tamiya Zugmaschinenen bzw. Anhänger gedacht.
Die Kolbenstangen fallen so natürlich recht kurz aus – zu kurz für den Trial-Einsatz.
Also mussten längere Kolbenstangen her – ich habe einfach die alten Kolbenstangen von den Reibungsdämpfern genommen (stammen wohl von einem Hilux oder Highlift).
Die Kugelpfannen sind von Tamiya, die Federteller stammen von einem LRP Shark und die Feder sind von Hafner.
Nachdem ich alle 4 Stoßdämpfer zusammen gebaut habe, wurden sie noch mit dem beiliegenden Tamiya Dämpferöl befüllt.
Das Tamiya Öl wird wohl rund 20 – 30wt haben, vielleicht wird es noch gegen ein härteres ersätzt. Kann ich aber erst nach der nächsten Testfahrt sagen.







Die zwei gelben Rundumleuchten werde ich am Wochenende löten und am Fahrerhaus montiern


lg Ghost 22

Hallo Leute,

nun sind auch die gelben Rundumleuchten montiert und installiert.








lg Ghost 22

Hi,

heute habe ich so gut wie den ganzen Nachmittag und Abend damit verbracht den SK ein neues, leises, Getriebe zu verpassen.
Grund dafür ist, ich möchte ein Soundmodul in den MB SK einbauen (ist bereits bestellt ).
Das Hafner/Robbe-Getriebe das ich davor verbaut hatte, machte einfach viel zu viel Krach, da hätte man vom Soundmodul nicht viel mitbekommen

Ich hab hin und her überlegt welches Getriebe ich nehmen könnte, die Wahl viel recht bald auf ein Tamiya CR-01 Planetengetriebe.
Das CR-01 Getriebe ist sehr leise und das beste ich habe eines zuhause herum liegen

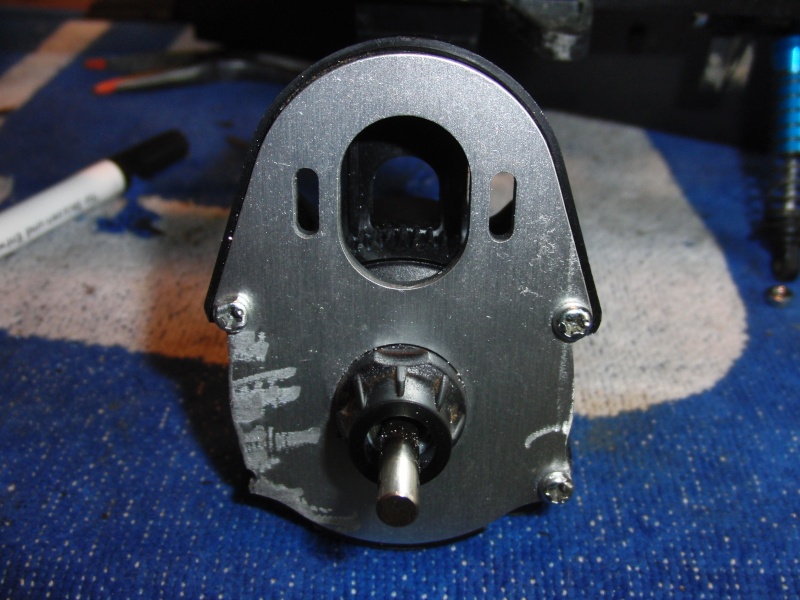

Als erstes habe ich das Getriebegehäuse etwas bearbeiten damit es in den Hafnerrahmen passt.



Nachdem ich auch die Knochen gegen CVDs tauschen wollte, mussen die Robbe Achsen ebenfalls etwas modifiziert werden.
Problem war das, dass die Kegelradwelle von Robbe ein Teil ist – sprich keine Chance eine CVD zu montieren.
Also musste eine neue Welle für das Kegelrad her. Kurz in den Materialkisten gestöbert und schon habe ich eine passende 5mm Metalachse gefunden.
Aus der Metalstange habe ich dann zwei gleich neue Achsen gefertigt. An einer Stelle wurde sie etwas abgeflacht, um das Kegelrad mit der Madenschraube befestigen zu können.



Auf der anderen Seite wurde ein 3mm dickes Loch gebohrt um den Sicherungsstift der CVDs durchschieben zu können.



So sieht das ganze dann fertig montiert und zusammen geschraubt aus. Die neue Welle hat so gut wie kein Spiel



Als nächstes habe ich das Getriebe in den Rahmen eingepasst. Dann stand ich kurz Zeit vor einem Problem, wie befestige ich das Getriebe im Leitrahmen?
Anfangs habe ich mit ein paar Kartonschablonen herum probiert was am besten funktionieren würde.
Schließlich bin ich zu der Entscheidung gekommen aus einem Messung U-Profilen passende Halterungen zu bauen.
So sieht das ganze dann, bereits lackiert, aus. Das Getriebe ist nun mit vier Schrauben am Chassis befestigt.





Bald gehts weiter …

lg Ghost 22

Hi,

es gibt wieder ein paar kleine Neuheiten am SK.

Ich habe alle Schrauben nun in den passenden Farben nach lackiert, sprich alle Schrauben am Fahrerhaus orange.
Die Hupen und Scheibenwischer wurden auch neu lackiert.

Hier noch ein paar aktuelle Fotos vom SK







Demnächst wird mein Soundmodul eintreffen, dann wird es wieder einen Bericht vom Einbau der "Box" und des Soundmodules geben.
Am kommenden Sonntag werde ich mit meinem SK bei der Modellbauaustellung in Wieselburg teilnehmen, natürlich werde ich auch Fotos machen


lg Ghost 22

Sieht gut aus, bin schon auf weiteres gespannt!

Hier sind ein paar Fotos vom Modellbautreffen in Wieselburg, sorry für die schlechte Bildqualität, war leider ziehmlich finster in der Halle!
Ein Video von Wieselburg kommt vielleicht auch in den nächsten Tagen, mal schauen wie ich dazu komme!









Kurzes Fazit zum CR-01 Getriebe im SK …
mit dem neuen Getriebe fährt sich der Truck jetzt noch mals um Welten besser als zu vor und extrem leise ist er auch

Bald gehts weiter mit diversen Modifikationen.

lg Ghost 22

Gestern ist mein Soundmodul eingetroffen ein SMX von Servonaut mit einem 4 Ohm/8 Watt Lautsprecher mit dazupassenden Box aus Holz

Natürlich wurde das Soundmodul gleich eingebaut. Gleichzeitig habe ich die Elektronik komplett neu angeordnet und verlegt.
Nun hat alles einen Platz und es sieht eigentlich ziehmlich aufgeräum aus (für einen Scale-Trial-Truck)

Von Links nach Rechts … Lautsprecherbox (schwarz lackiert), SMX Soundmodul, Servo (wird bald gegen einen stärkeren getauscht), Empfänger auf dem Servo, Fahrtenregler und Motor.


Zum Soundmodul selbst gibt es eigentlich nicht mehr viel zu sagen, es ist einfach zu verkabeln und der Klang ist sowieso vom feinsten – ist ja bereits mein zweites Soundmodul von Servonaut

Wer eine Hörproble haben möchte, soll einfach bescheid geben, dann werde ich ein kurzes Video machen

lg Ghost 22
