Trusts Oktocopter / Kameracopter
Hey ho viele haben ja schon mitbekommen das ich einen Quadkopter habe und mit dem schon öffter bei Events geflogen bin und gefilmt habe
naja da größer immer besser ist ^^ stell ich euch nun mein neues Langzeitprojekt vor und zwar einen Oktocopter ^^
die ersten Pläne sind schon gezeichnet es wird sich sicherlich noch einiges ändern bzw optimiert werden
Das Ziel ist mit dem Copter, noch bessere Videos und Fotos machen zu können, durch die 8 Rotoren bietet der Okto eine höhere Stabilität und Sicherheit gegenüber dem Quad
Die Ausleger werden aus Aluhohlprofilen zugefräst. Anfangs mit 10x10x1 4kant falls diese zu wenig aushalten brauch ich was stärkeres ^^
zusammengehalten werden diese mit 1,5mm GFK oder CFK Platte werden ebenfalls gefräst
die Centerplatte muss erst designt werden bin mit der derzeitigen nicht zufrieden ^^
zusätzlich kommt noch ein Kameragestell unten drauf welches auch erst ausgetüftelt werden muss, da ich nicht bereit bin über 500€ für ein fertiges auszugeben :patsch:
befeuert wird der Okto voraussichtlich mit Robbe Roxxy 3530/10 welche einen maximalen Schub von 1,4 kg haben das ganze mal 8 :ugly:
dazu noch 8x 30A Regler damit ich auch was mit dem Motoren anfangen kann
die Regler/Motoren werden mit einem Multiwii SE Board angesteuert welches über einen Drucksensor , ein 3Achs Gyro, 3Achs Beschleunigungssensor und einen Kompass verfügt 8o
Und als überdrüberdingsbums wird noch eine FPV (Frist person flight) system verbaut welches mir erlaub ein Livebild der Kamera auf einen Bildschirm zu übertragen und das über einen Strecke von 3km
als Bildschirm hab ich mir einen 7" TFT Monitor besorgt welcher eigentlich als Autobildschirm für eine Rückfahrkamera verwendet wird
so Kommentare sind erwünscht :wasp:
naja da größer immer besser ist ^^ stell ich euch nun mein neues Langzeitprojekt vor und zwar einen Oktocopter ^^
die ersten Pläne sind schon gezeichnet es wird sich sicherlich noch einiges ändern bzw optimiert werden
Das Ziel ist mit dem Copter, noch bessere Videos und Fotos machen zu können, durch die 8 Rotoren bietet der Okto eine höhere Stabilität und Sicherheit gegenüber dem Quad
Die Ausleger werden aus Aluhohlprofilen zugefräst. Anfangs mit 10x10x1 4kant falls diese zu wenig aushalten brauch ich was stärkeres ^^
zusammengehalten werden diese mit 1,5mm GFK oder CFK Platte werden ebenfalls gefräst
die Centerplatte muss erst designt werden bin mit der derzeitigen nicht zufrieden ^^
zusätzlich kommt noch ein Kameragestell unten drauf welches auch erst ausgetüftelt werden muss, da ich nicht bereit bin über 500€ für ein fertiges auszugeben :patsch:
befeuert wird der Okto voraussichtlich mit Robbe Roxxy 3530/10 welche einen maximalen Schub von 1,4 kg haben das ganze mal 8 :ugly:
dazu noch 8x 30A Regler damit ich auch was mit dem Motoren anfangen kann
die Regler/Motoren werden mit einem Multiwii SE Board angesteuert welches über einen Drucksensor , ein 3Achs Gyro, 3Achs Beschleunigungssensor und einen Kompass verfügt 8o
Und als überdrüberdingsbums wird noch eine FPV (Frist person flight) system verbaut welches mir erlaub ein Livebild der Kamera auf einen Bildschirm zu übertragen und das über einen Strecke von 3km
als Bildschirm hab ich mir einen 7" TFT Monitor besorgt welcher eigentlich als Autobildschirm für eine Rückfahrkamera verwendet wird
so Kommentare sind erwünscht :wasp:
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Hello!
Aufjedenfall eine geile Idee, die Pläne schauen auch schon recht gut aus
Weisst du schon wie viele Euronen dich der Bau etwa kosten wird?
Bin gespannt was aus dem Projekt wird!
lg Ghost 22
Aufjedenfall eine geile Idee, die Pläne schauen auch schon recht gut aus
Weisst du schon wie viele Euronen dich der Bau etwa kosten wird?
Bin gespannt was aus dem Projekt wird!
lg Ghost 22
Re: Trusts Oktocopter / Kameracopter
^^ also
der Rahmen (Ausleger und CFK Platten) wird unter 30 € Materialwert bleiben was das fräsen kostet wird weiß ich noned aba 25€/h bei nem Arbeitskollegen von meinem Vater
aja und dann noch Schrauben, Kleinzeugs etc rechne ich auch mal 30-40€ ein
die Roxxy Motoren ca 320€ (39,90€ pro Motor)
Regler wenn ich die originalen Roxxy 30A nehme je 52€ is mir aba zu viel ^^ da such ich günstigere
das Multiwii Board 66€ mit Versand, da kommt noch Umsatzsteuer und ev Zoll dazu
FPV System 72€ mit Versand, da kommt noch Umsatzsteuer und ev Zoll dazu
und der Monitor 39,80€
Lipo für die Bodenstation (Bildschirm und FPV Empfänger) hab ich geschenkt bekommen 3s 5000mAh Polyquest
Lipos für den FPV Sender hmm ev 3s 2000mAh so ca 40€
Lipos fürn Okto selbst weiß ich noned ob 3s oder 4s aber sicher ab 4000mAh+ Preisrichtung -> 120€ x2/x4 (kommt auf den verbrauch der Motoren an ob ich 2 Akkus parallel brauche) weil 10 Minuten fliegen und ne Stunde waren neee
das wars zurzeit ^^ zumindest fällt mir nix mehr ein
der Rahmen (Ausleger und CFK Platten) wird unter 30 € Materialwert bleiben was das fräsen kostet wird weiß ich noned aba 25€/h bei nem Arbeitskollegen von meinem Vater
aja und dann noch Schrauben, Kleinzeugs etc rechne ich auch mal 30-40€ ein
die Roxxy Motoren ca 320€ (39,90€ pro Motor)
Regler wenn ich die originalen Roxxy 30A nehme je 52€ is mir aba zu viel ^^ da such ich günstigere
das Multiwii Board 66€ mit Versand, da kommt noch Umsatzsteuer und ev Zoll dazu
FPV System 72€ mit Versand, da kommt noch Umsatzsteuer und ev Zoll dazu
und der Monitor 39,80€
Lipo für die Bodenstation (Bildschirm und FPV Empfänger) hab ich geschenkt bekommen 3s 5000mAh Polyquest
Lipos für den FPV Sender hmm ev 3s 2000mAh so ca 40€
Lipos fürn Okto selbst weiß ich noned ob 3s oder 4s aber sicher ab 4000mAh+ Preisrichtung -> 120€ x2/x4 (kommt auf den verbrauch der Motoren an ob ich 2 Akkus parallel brauche) weil 10 Minuten fliegen und ne Stunde waren neee
das wars zurzeit ^^ zumindest fällt mir nix mehr ein
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Is ja ned so das a Quadcopter reichen würde, der is doch schon Bienenschwarm genug.... NEEEIN er braucht glei an Hornissenschwarm in Form eines Octacopters
Na ich bin gspannt wie sich der Thread weiterentwickeln wird!
Bzgl der Mittelplatten: Die würd ich lieber aus mindestens 2mm CFK machen, damit das ganze eine schön verwindungssteife Basis hat! Is nur mal meine Meinung, kann mich aber auch irren.
Auf jedenfall ein interessantes Projekt, das ich interessiert weiterverfolgen werde!
Viel Spaß beim Bauen
Greets
Na ich bin gspannt wie sich der Thread weiterentwickeln wird!
Bzgl der Mittelplatten: Die würd ich lieber aus mindestens 2mm CFK machen, damit das ganze eine schön verwindungssteife Basis hat! Is nur mal meine Meinung, kann mich aber auch irren.
Auf jedenfall ein interessantes Projekt, das ich interessiert weiterverfolgen werde!
Viel Spaß beim Bauen
Greets
Steakjunky- Admin
- Anzahl der Beiträge : 988
Anmeldedatum : 29.09.09
Alter : 35
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Traritrara die Post war da xD

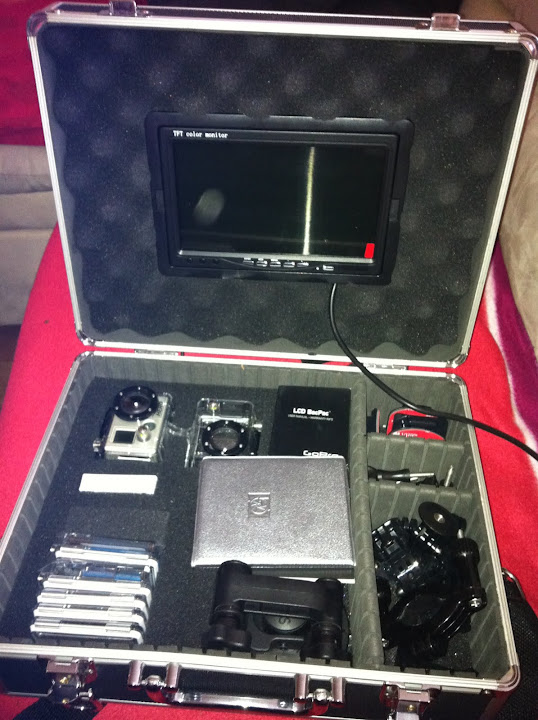

Hab Gestern um 8 meinen 7" Bildschirm von Amazon bekommen und gleich in meinen Gopro/Kamera-koffer eingebaut
Betrieben wird dieser mit dem 3s 5000mAh Lipo
und ich kann jetzt das Bild von der Gopro am Bildschirm anzeigen
war eine schwere Geburt und ich hab das Verbindungskabel gleich so aufgebaut das die Gopro übers BEC versorgt werden kann
Hier seht ihr die Pinbelegung der 2,5 mm 4 Pol Klinke (die für den TV Ausgang der GoPro benötigt wird) und den Schaltplan des Kabels
so sieht das fertige Kabel aus
Damit ich dann die Gopro auch so an den Bildschirm anschließen kann (ohne FPV System) habe ich noch eine Kabel gebastelt welches von nem Servostecker auf Cinch geht
Dann noch den 3s Lipo und das Stromversorgungskabel auf Deans umgelötet
und siehe da ich bin im Fernsehen :thumbsup: na spaß es funzt xD
somit kann ich jetzt den Bildschirm nicht nur als FPV Screen verwenden sondern auch um Videos und Fotos direkt von der Gopro anzusehen und nicht mehr aufs mini Display zu scherngeln :verwirrt:
Hab Gestern um 8 meinen 7" Bildschirm von Amazon bekommen und gleich in meinen Gopro/Kamera-koffer eingebaut
Betrieben wird dieser mit dem 3s 5000mAh Lipo
und ich kann jetzt das Bild von der Gopro am Bildschirm anzeigen
war eine schwere Geburt und ich hab das Verbindungskabel gleich so aufgebaut das die Gopro übers BEC versorgt werden kann
Hier seht ihr die Pinbelegung der 2,5 mm 4 Pol Klinke (die für den TV Ausgang der GoPro benötigt wird) und den Schaltplan des Kabels
so sieht das fertige Kabel aus
Damit ich dann die Gopro auch so an den Bildschirm anschließen kann (ohne FPV System) habe ich noch eine Kabel gebastelt welches von nem Servostecker auf Cinch geht
Dann noch den 3s Lipo und das Stromversorgungskabel auf Deans umgelötet
und siehe da ich bin im Fernsehen :thumbsup: na spaß es funzt xD
somit kann ich jetzt den Bildschirm nicht nur als FPV Screen verwenden sondern auch um Videos und Fotos direkt von der Gopro anzusehen und nicht mehr aufs mini Display zu scherngeln :verwirrt:
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Da der 2,5mm Klinkenstecker von x Jahre alten Kopfhörer stammt, hat er leider nach längerer Nutzung doch einen Wackler -.- und ist somit unbrauchbar.
Also auf zum großen C und 2 Stück zum selbst löten gekauft
das kam dabei raus
ein Kabel zum direkten anstecken der Gopro nicht über 2 zwischen Kabel ^^
so sieht mein FPV Kabel nun aus mit funktionierendem Stecker ohne Wackler xD
und für die die es interessiert so siehts unterm Schrumpfschlauch aus
Also auf zum großen C und 2 Stück zum selbst löten gekauft
das kam dabei raus
ein Kabel zum direkten anstecken der Gopro nicht über 2 zwischen Kabel ^^
so sieht mein FPV Kabel nun aus mit funktionierendem Stecker ohne Wackler xD
und für die die es interessiert so siehts unterm Schrumpfschlauch aus
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
traritrara die Post war da und was hat sie mir gebracht ^^
ein wirklich keines Packerl zum vergleich ein 5Cent Stück darauf
Was mag da wohl drinnen sein
Das Videoübertragungssytem ^^
von oben nach unten:
Empfänger
Sender
Patch-Antenne für den Empfänger und weiters für mein Antennentrackingsystem welches ich schon bestellt habe
Das OSD projiziert mir die GPS Koordinaten (Höhe usw) und den Akkuzustand in das Kamerabild und zusätzlich sendet es die GPS Koordinaten an den Antennentracker, welcher dann die Antenne genau auf den Okto bzw meinen Quad ausrichtet, um somit immer das beste Bild zu haben und guten Empfang zu garantieren.
wird ca so aussehen Antennentracker nur kleiner ^^

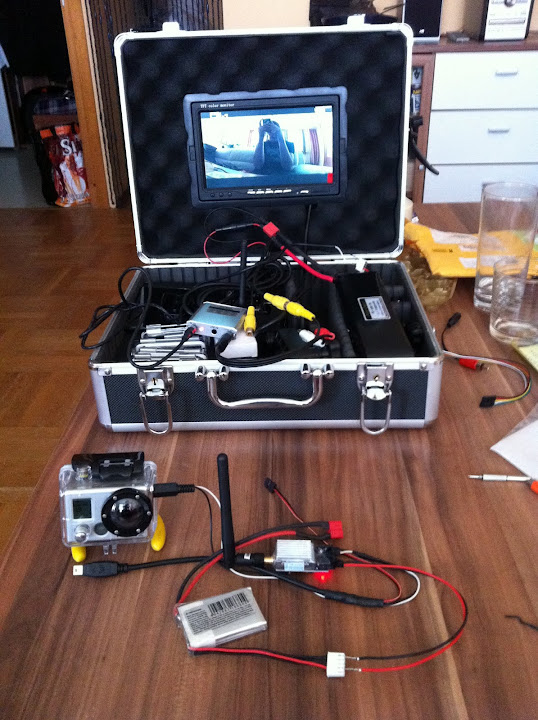

gleich mal provisorisch zusammen gesteckt und man sieht das Bild der Gopro am Bildschirm und alles ohne Kabel zwischen Kamera und Bildschirm
da meine Oktosachen noch etwas länger brauchen werd ich derweil ein Miniprojekt dazwischen schieben und zwar werde ich mittels des Übertragungssystems eine Cockpitview bzw First Person View am Drifter realisieren
Gopro auf ein Servo montieren, welches sich beim lenken parallel mit bewegt und dann mittels Bildschirm das Auto steuern und so driften
ein wirklich keines Packerl zum vergleich ein 5Cent Stück darauf
Was mag da wohl drinnen sein
Das Videoübertragungssytem ^^
von oben nach unten:
Empfänger
Sender
Patch-Antenne für den Empfänger und weiters für mein Antennentrackingsystem welches ich schon bestellt habe
Das OSD projiziert mir die GPS Koordinaten (Höhe usw) und den Akkuzustand in das Kamerabild und zusätzlich sendet es die GPS Koordinaten an den Antennentracker, welcher dann die Antenne genau auf den Okto bzw meinen Quad ausrichtet, um somit immer das beste Bild zu haben und guten Empfang zu garantieren.
wird ca so aussehen Antennentracker nur kleiner ^^
gleich mal provisorisch zusammen gesteckt und man sieht das Bild der Gopro am Bildschirm und alles ohne Kabel zwischen Kamera und Bildschirm
da meine Oktosachen noch etwas länger brauchen werd ich derweil ein Miniprojekt dazwischen schieben und zwar werde ich mittels des Übertragungssystems eine Cockpitview bzw First Person View am Drifter realisieren
Gopro auf ein Servo montieren, welches sich beim lenken parallel mit bewegt und dann mittels Bildschirm das Auto steuern und so driften
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
So hab das FPV Set auf meinem Quad getestet soweit funzt alles nur hatte ich eine unvorhersehbare Störung und der Quad hat sich selbstständig versenkt, zum Glück nur ein Prop gebrochen :S und alles wurde live am Bildschirm übertragen nur nicht aufgenommen
so sieht die provisorische Befestigung des Systems am Quad aus, derweil alles nur mit Klettbänder befestigt aber ich möchte das System ja dann auf den Okto umbauen deshalb muss das derweil reichen
so sieht die provisorische Befestigung des Systems am Quad aus, derweil alles nur mit Klettbänder befestigt aber ich möchte das System ja dann auf den Okto umbauen deshalb muss das derweil reichen
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Fliegt er sich nicht ein bissl schief, wenn alle Comps. auf einer Seite sein?
Ansonsten schaut das die Ausstattung ja schon recht professionell aus
lg Ghost 22
Ansonsten schaut das die Ausstattung ja schon recht professionell aus
lg Ghost 22
Re: Trusts Oktocopter / Kameracopter
Ghost 22 schrieb:Fliegt er sich nicht ein bissl schief, wenn alle Comps. auf einer Seite sein?
Ansonsten schaut das die Ausstattung ja schon recht professionell aus
lg Ghost 22
theoretisch ja ^^ aber es gibt zum Glück Trimmfunktionen welche diese Schwerpunktverschiebung ausgleichen
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
Heute kam mal wieder die Post und brachte mir mein OSD und den Antennetracker
Hier ist der Stromsensor und das OSD
da der Antennentracker
und zuletzt der GPS Empfänger dieser sollte so weit wie möglich von der Elektronik entfernt sein, damit er nicht gestört wird ev kommt noch Alufolie bzw Messingfolie darunter um ihn komplett abzuschirmen, deshalb hab ich ihn derweil zum testen auf der Gauihaube montiert
Jetzt nur mehr die ganze Elektronik einbauen verkabeln und es steht wieder ein Testflug an voraussichtlich nächste Woche
Hier ist der Stromsensor und das OSD
da der Antennentracker
und zuletzt der GPS Empfänger dieser sollte so weit wie möglich von der Elektronik entfernt sein, damit er nicht gestört wird ev kommt noch Alufolie bzw Messingfolie darunter um ihn komplett abzuschirmen, deshalb hab ich ihn derweil zum testen auf der Gauihaube montiert
Jetzt nur mehr die ganze Elektronik einbauen verkabeln und es steht wieder ein Testflug an voraussichtlich nächste Woche
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
So kam heute doch noch zu einem Lötkolben und hab alle Verbindungs- und Verlängerungskabel gelötet
Um das ganze Set testen zu können hab ich alles auf den Gaui geschnallt und los ging
So sieht das nun aus viel Elektronik und Kabel xD wird noch mit Spiralschlauch zusammengefasst damit es etwas schöner aussieht ^^
Hier sieht man unten den Videosender und oben den Stromsensor
So sieht er von oben aus der GPS Sensor auf der Haube und die Kabel schon im Spiralschlauch xD
und unter der Haube
Links hinten die Steuereinheit damit das Ding überhaupt fliegt, rechts daneben das OSD welches die Onscreen Anzeige ermöglicht und darunter der Empfänger
langsam wird er etwas Seitenlastig xD lässt sich aber mit der Trimmung reglen
oh fast vergessen hier noch ein kurzes Flugvideo, es war schon finster xD und am Gaui hab ich die LEDs angemacht deshalb der Grünstich
Video
Um das ganze Set testen zu können hab ich alles auf den Gaui geschnallt und los ging
So sieht das nun aus viel Elektronik und Kabel xD wird noch mit Spiralschlauch zusammengefasst damit es etwas schöner aussieht ^^
Hier sieht man unten den Videosender und oben den Stromsensor
So sieht er von oben aus der GPS Sensor auf der Haube und die Kabel schon im Spiralschlauch xD
und unter der Haube
Links hinten die Steuereinheit damit das Ding überhaupt fliegt, rechts daneben das OSD welches die Onscreen Anzeige ermöglicht und darunter der Empfänger
langsam wird er etwas Seitenlastig xD lässt sich aber mit der Trimmung reglen
oh fast vergessen hier noch ein kurzes Flugvideo, es war schon finster xD und am Gaui hab ich die LEDs angemacht deshalb der Grünstich
Video
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
verbesserter Fpv Koffer ist fürs erste fertig ^^
Die Schalter sind für das Umschalten von Lipo auf 12VDC Betrieb (Auto), Monitor, Rx + Diversity, Antennentracker und Sender für Pan/Tilt
unter den Schaltern sieht man den Antennentracker und daneben den Sender für das Kameragestell am derweil Quad um Pan und Tilt zu steuern damit der Quad bei Bild und Videoaufnahmen sich nicht zu viel bewegen muss ^^
Hier sieht man den Monitor dahinter befindet sich der Video Rx und der Pan/Tilt Tx
auf der Seite sind noch Video In/Out für eine Cam bzw Videobrille und eine 12V Buchse damit der Koffer auch an der Autobatterie betrieben werden kann
und oben drauf: links die 2,4 GHz Antenne vom Pan/Tilt Tx und rechts die 5,8GHz Video Rx Antenne
es fehlt noch ein Diversity ein 2ter Rc305 fürn Tracker eine Pan/Tilt Mechanik für die Helix und dann bin ich Happy xD
Die Schalter sind für das Umschalten von Lipo auf 12VDC Betrieb (Auto), Monitor, Rx + Diversity, Antennentracker und Sender für Pan/Tilt
unter den Schaltern sieht man den Antennentracker und daneben den Sender für das Kameragestell am derweil Quad um Pan und Tilt zu steuern damit der Quad bei Bild und Videoaufnahmen sich nicht zu viel bewegen muss ^^
Hier sieht man den Monitor dahinter befindet sich der Video Rx und der Pan/Tilt Tx
auf der Seite sind noch Video In/Out für eine Cam bzw Videobrille und eine 12V Buchse damit der Koffer auch an der Autobatterie betrieben werden kann
und oben drauf: links die 2,4 GHz Antenne vom Pan/Tilt Tx und rechts die 5,8GHz Video Rx Antenne
es fehlt noch ein Diversity ein 2ter Rc305 fürn Tracker eine Pan/Tilt Mechanik für die Helix und dann bin ich Happy xD
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Re: Trusts Oktocopter / Kameracopter
So heute mal das schöne Wetter genutzt und 4 Akkus leer geflogen ^^
die neue Steuereinheit geht echt genial mit dem jetzigen Setup
bin auf eine Flugzeit von fast 20 Minuten gekommen ohne Last (nur Copter)
ja und wenn man es dann übertreibt mim aggressiv fliegen dann übersieht man schnell mal einen Baum xD den hab ich dann geknutscht aber zum glück ist nichts passiert nur der Aluarm etwas eingeknickt, abgestaubt und weiter geflogen ^^
die neue Steuereinheit geht echt genial mit dem jetzigen Setup
bin auf eine Flugzeit von fast 20 Minuten gekommen ohne Last (nur Copter)
ja und wenn man es dann übertreibt mim aggressiv fliegen dann übersieht man schnell mal einen Baum xD den hab ich dann geknutscht aber zum glück ist nichts passiert nur der Aluarm etwas eingeknickt, abgestaubt und weiter geflogen ^^
Trust91- Trialer
- Anzahl der Beiträge : 71
Anmeldedatum : 05.11.10
Alter : 32
Ort : Wien
Seite 1 von 1
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
|
|
