Hallo!

Hier berichte ich über den Bau meiner Tiefziehmaschine. Für Lexan, ABS, PVC, etc. .

Aus diesen Teilen wird die Tiefziehmaschine hergestellt:

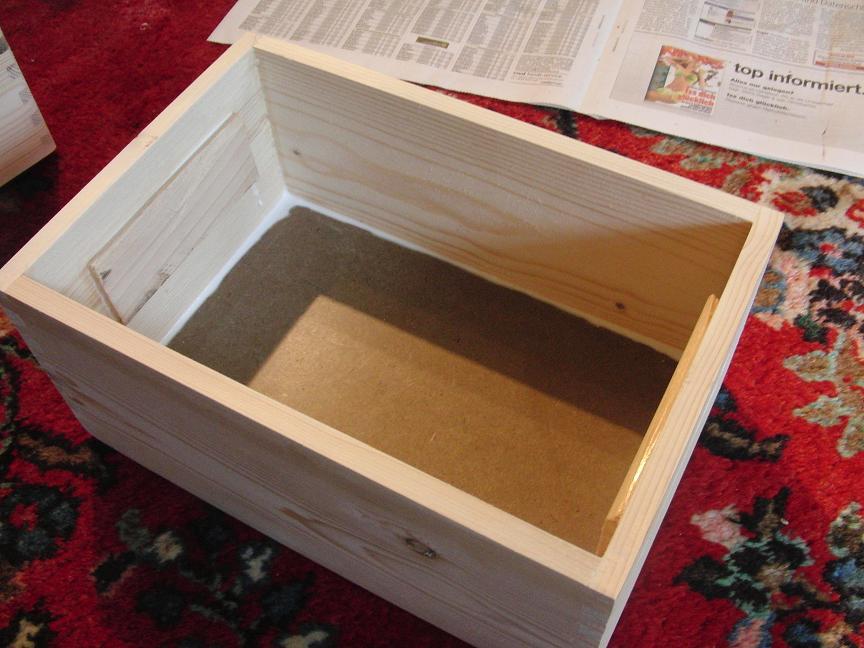

Als erstes wurde die Holzbox komplett mit Leim abgedichtet.

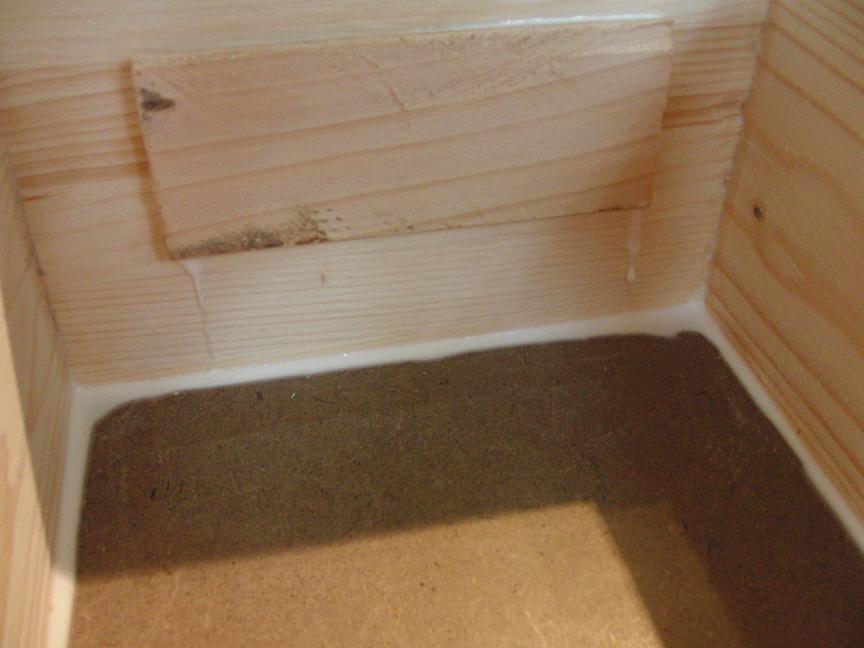

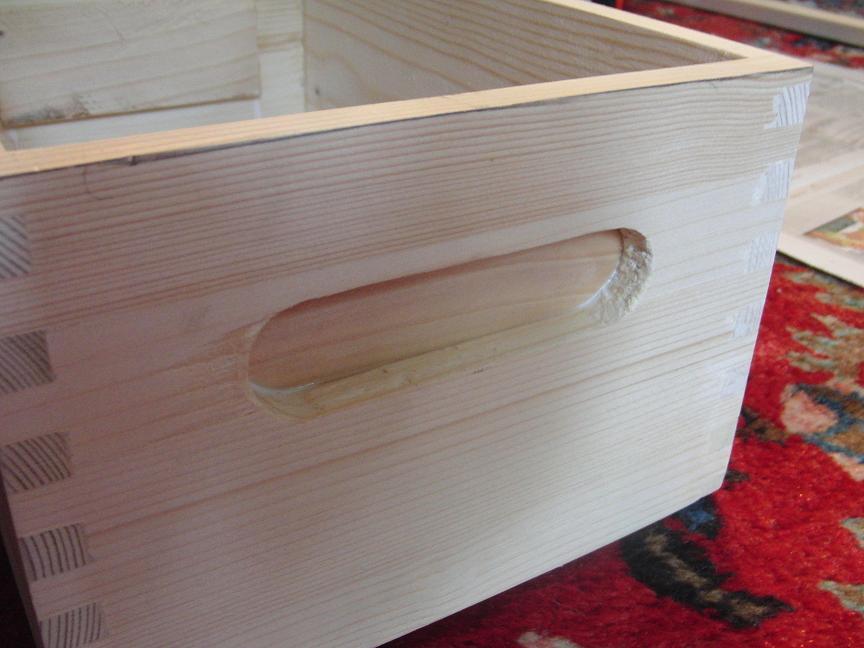

Weiters wurden die Griffe mit kleinen Holzplatten versiegelt und mit Leim abgedichtet.

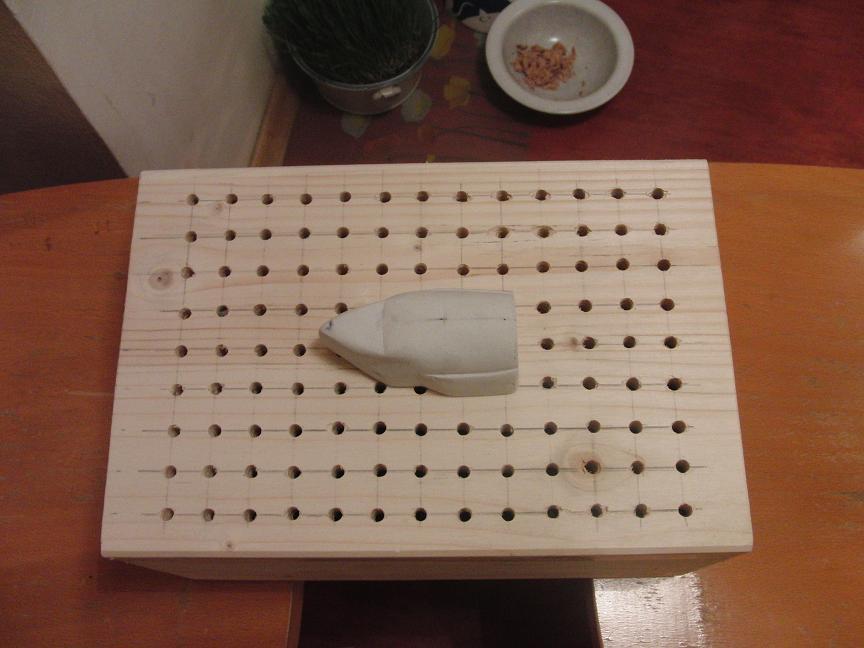

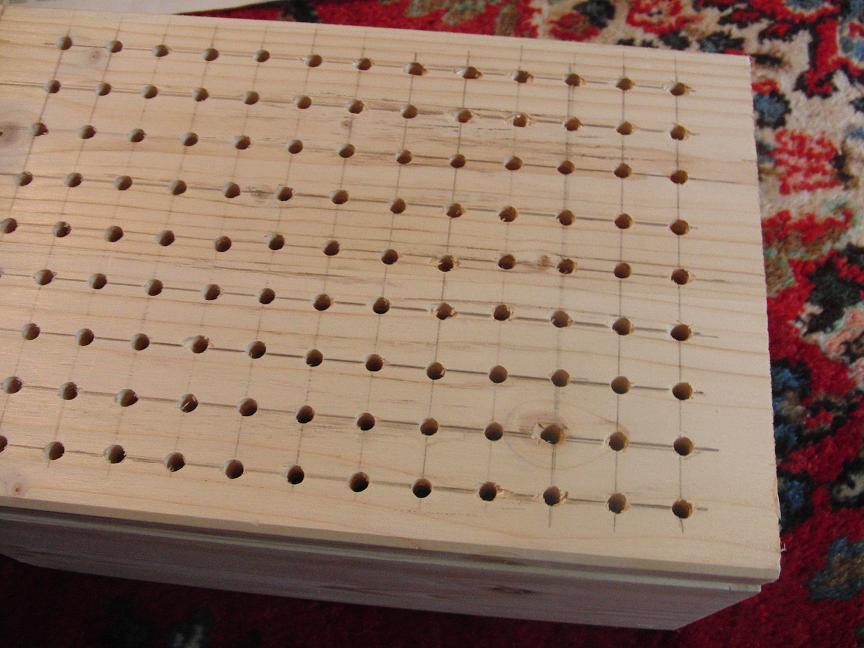

Nun wurden die obere Platte mit einigen Löchern versehen.

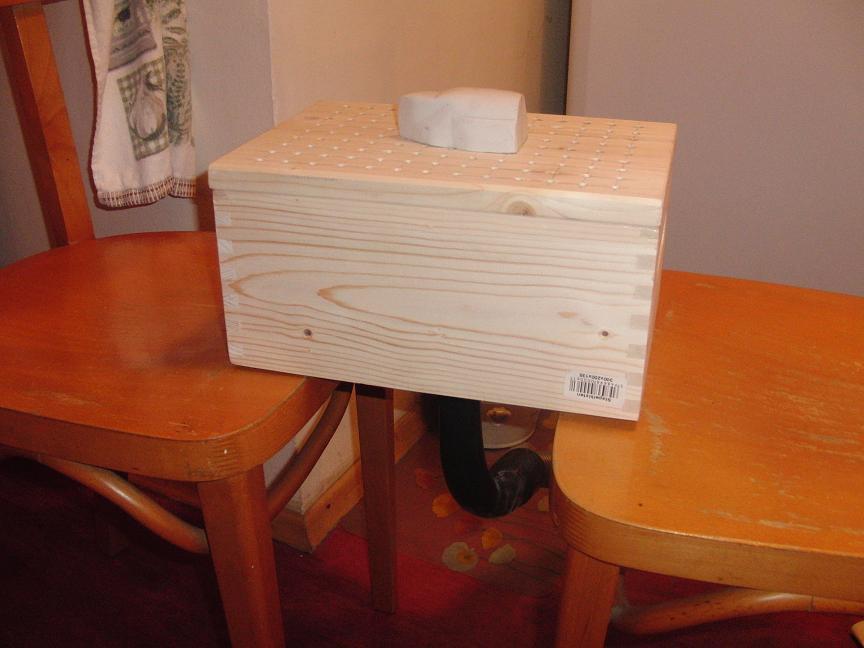

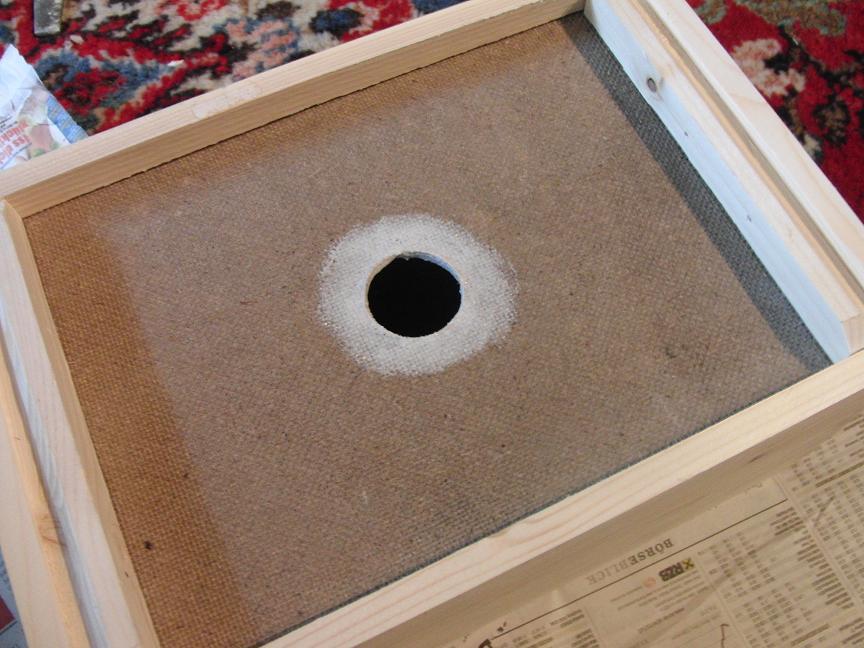

Hier sieht man die Unterseite der Box. Hier wird der Staubsauger angeschlossen.

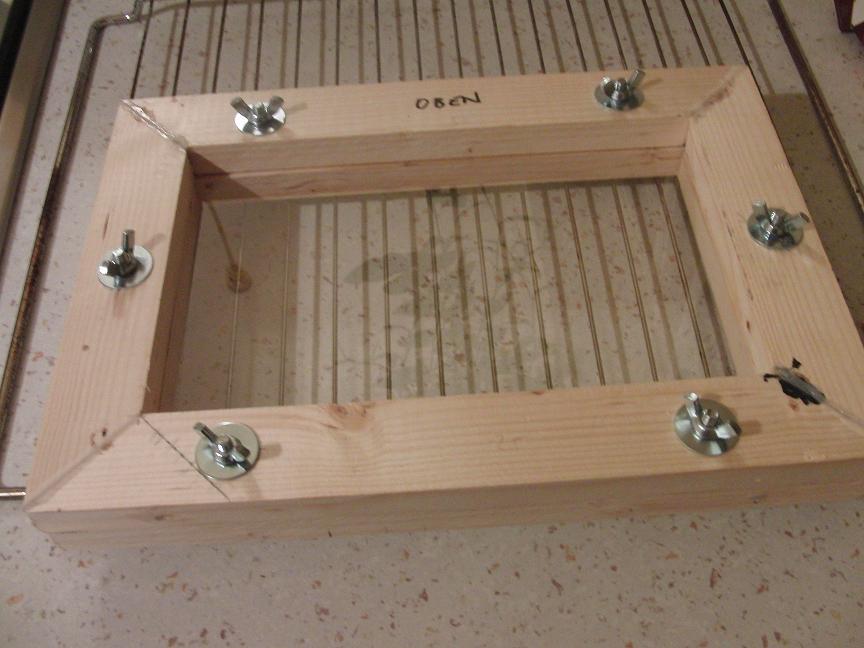

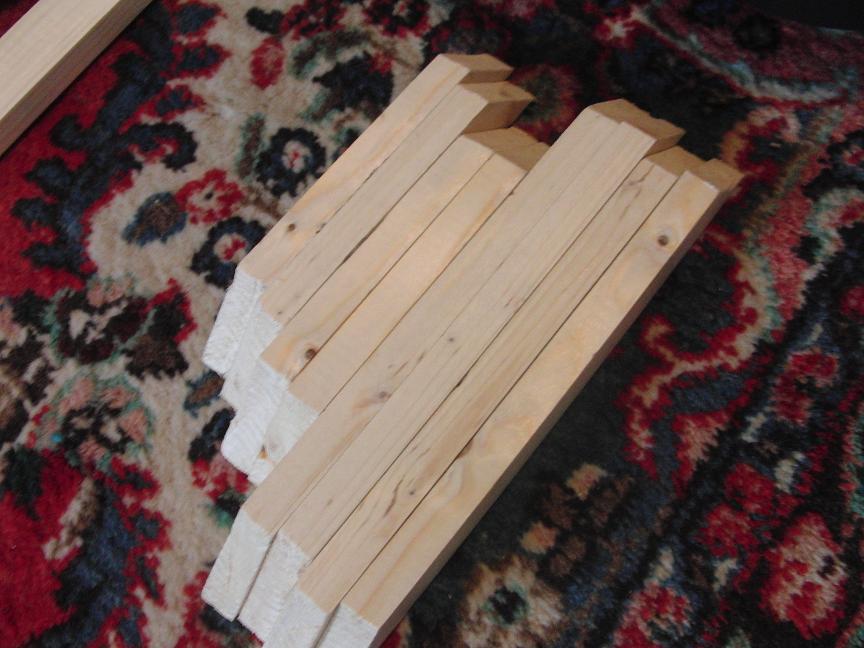

Aus diesen Leisten entsteht momentan der Rahmen, um das Lexan einspannen zu können.



Bald gehts weiter!

lg Ghost 22


Zuletzt von Ghost 22 am Mi Sep 22, 2010 1:04 am bearbeitet, insgesamt 1 mal bearbeitet

_________________
Cheers Max


Chevy Stepside 1980 US Army
Volvo FMX Sattelzugmaschine *in progress*
Scania R-Series Holztransporter 6x4
Scania T-142 Kipper 4x4 mit Tieflader
Ural 375D 6x6 Military
Tatra 815 6x6x4 Trial Truck
Mercedes SK 4x4 Trial Truck
...

Ghost 22
Admin
Admin

Anzahl der Beiträge : 1367
Anmeldedatum : 26.09.09
Alter : 25
Ort : Vienna

http://www.morethanbike.at

Nach oben Nach unten

Re: Tiefziehen - Lexan Karosserie für Micro Buggy

Beitrag  Steakjunky am So Sep 12, 2010 7:05 am

ich hätt das loch für den staubsauger auf der seite gemacht, zb bei einem griff. wäre, denk ich, einfacher, bzw wirds auch so bei youtube vids gemacht. musst halt mal suchen, ansonsten wieder mal saubere arbeit. wieviel hast für das alles hingelegt??

lg

Steakjunky
Admin
Admin

Anzahl der Beiträge : 885
Anmeldedatum : 29.09.09
Alter : 27
Ort : Wien

Nach oben Nach unten

Re: Tiefziehen - Lexan Karosserie für Micro Buggy

Beitrag  Ghost 22 am So Sep 12, 2010 8:47 am

Steakjunky schrieb:ich hätt das loch für den staubsauger auf der seite gemacht, zb bei einem griff. wäre, denk ich, einfacher, bzw wirds auch so bei youtube vids gemacht. musst halt mal suchen, ansonsten wieder mal saubere arbeit. wieviel hast für das alles hingelegt??

lg

Erste einmal Danke! Very Happy

Das Loch unten hat schon so seinen Sinn. So entsteht ein viel gleichmäßigeres Vacuum!


Für alles habe ich in etwa 50 € hingelegt.

Die beiden Rahmen sind auch schon fertig, Fotos gibts morgen.

lg Ghost 22

_________________
Cheers Max


Chevy Stepside 1980 US Army
Volvo FMX Sattelzugmaschine *in progress*
Scania R-Series Holztransporter 6x4
Scania T-142 Kipper 4x4 mit Tieflader
Ural 375D 6x6 Military
Tatra 815 6x6x4 Trial Truck
Mercedes SK 4x4 Trial Truck
...

Ghost 22
Admin
Admin

Anzahl der Beiträge : 1367
Anmeldedatum : 26.09.09
Alter : 25
Ort : Vienna

http://www.morethanbike.at

Nach oben Nach unten

Re: Tiefziehen - Lexan Karosserie für Micro Buggy

Beitrag  Ghost 22 am Mi Sep 22, 2010 1:12 am

Gestern Abend war es dann so weit, die Karosserie wurde Tiefgezogen.

Hier der Ablauf des Prozesses:

1. Backrohr mit 200 ° für 10 Minuten Vorheizen
2. rein mit dem Rahmen, in dem die Lexanplatte eingespannt ist
3. Nach ca. 7 Minten ist das Lexan weich genug (es hängt an die 2 cm nach unten)
4. Staubsauger einschalten
5. Backrohr auf, Rahmen rausnehmen und sofort über die Form auf der Box knallen (SCHNELL! Sehr wichtig!!!)
6. Ein paar Sekunden den Staubsauger ordentlich ziehen lassen
7. Fertig ist die Lexankarosserie

Nach dem alles abgekühlt ist, began der "lustigste" Teil der Arbeit. Es geht um "Wie bekomme ich jetzt die Form aus dem Lexan? Very Happy"
Es dauerte genau 25 Minuten bis die Form meinte sie will jetzt doch aus dem Lexan raus rofl Smilie
Einfach die Karosserie möglichst knapp ausscheiden, am besten man lässt einen 0,5 cm breiten Rahmen um der Karo.
Jetzt kann man das Lexan leicht aufbiegen und von der Form abziehen.

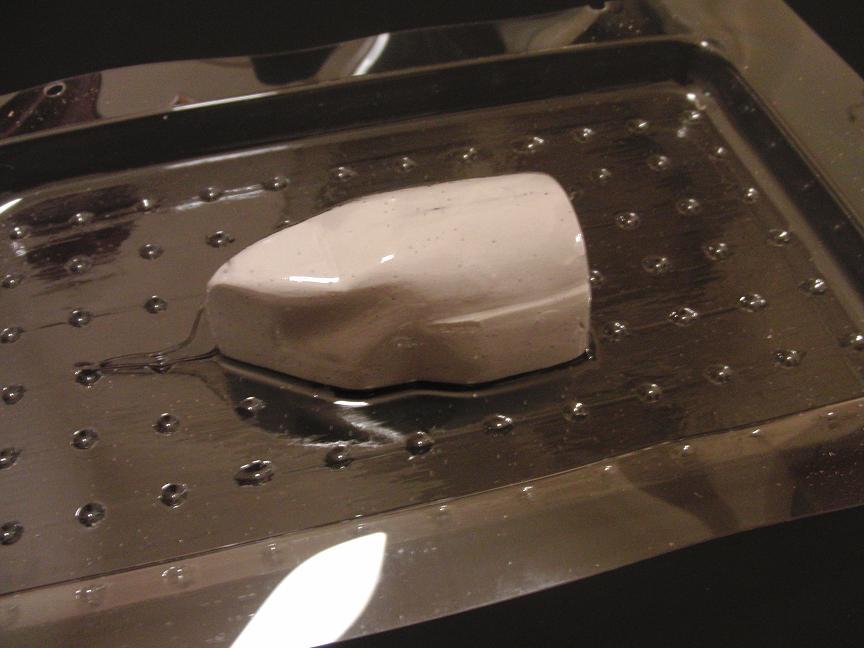

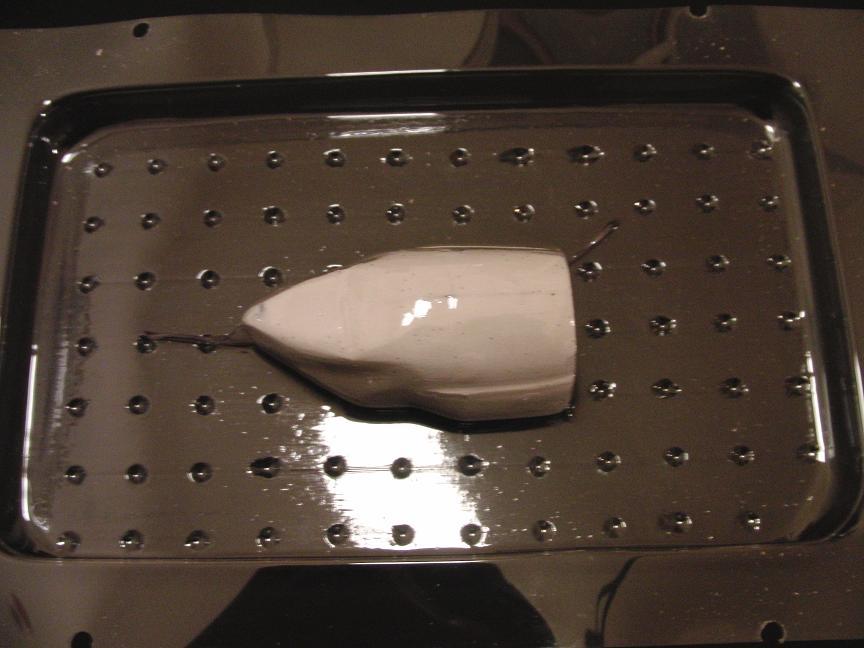

Der Rahmen mit dem eingespannten Lexan:

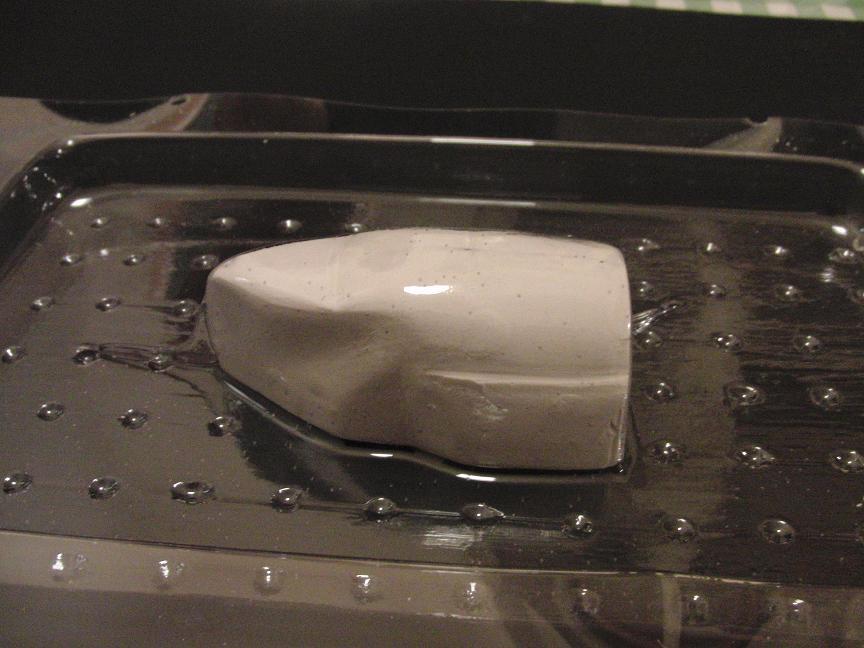

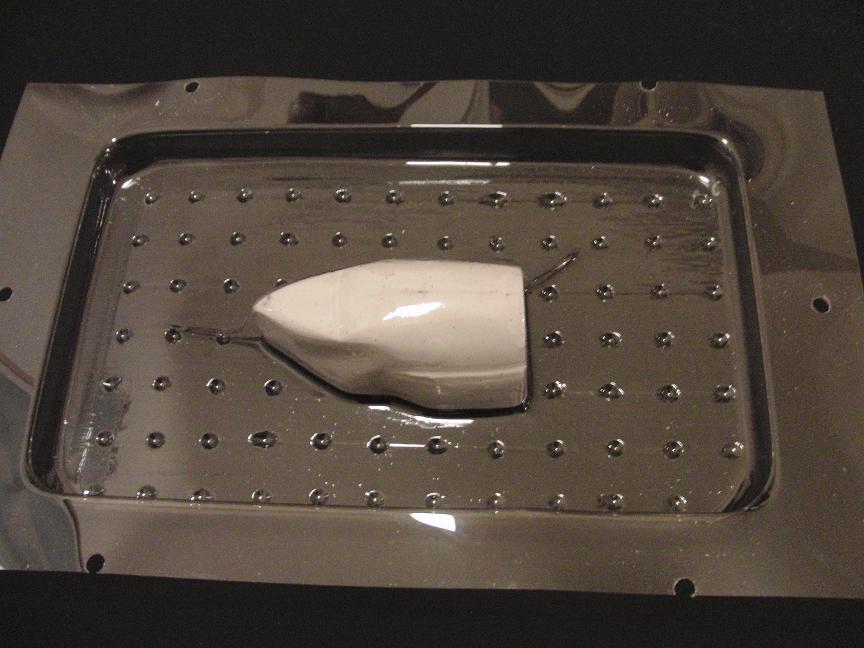

Die Gipsform auf der Box:


Box mit Staubsauger:










Heute wird die Karosserie ausgeschnitten und die Fenster werden abgeklebt.
Am Freitag wird dann die Karosserie lackiert. Der Bericht geht bald weiter Wink

Wenn ihr Fragen habt, dann stellt sie einfach Wink


lg Ghost 22
